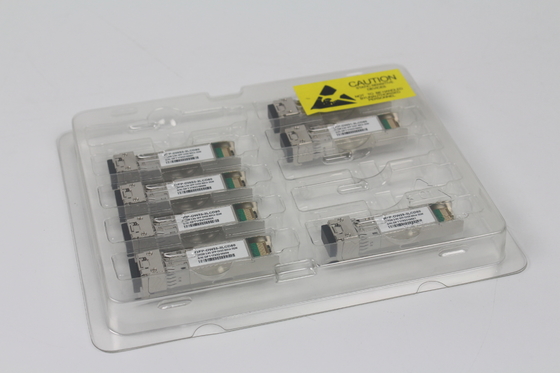

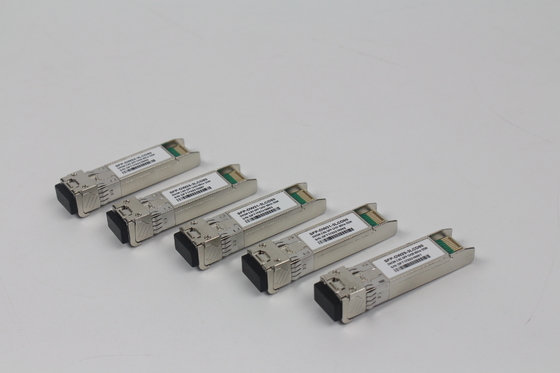

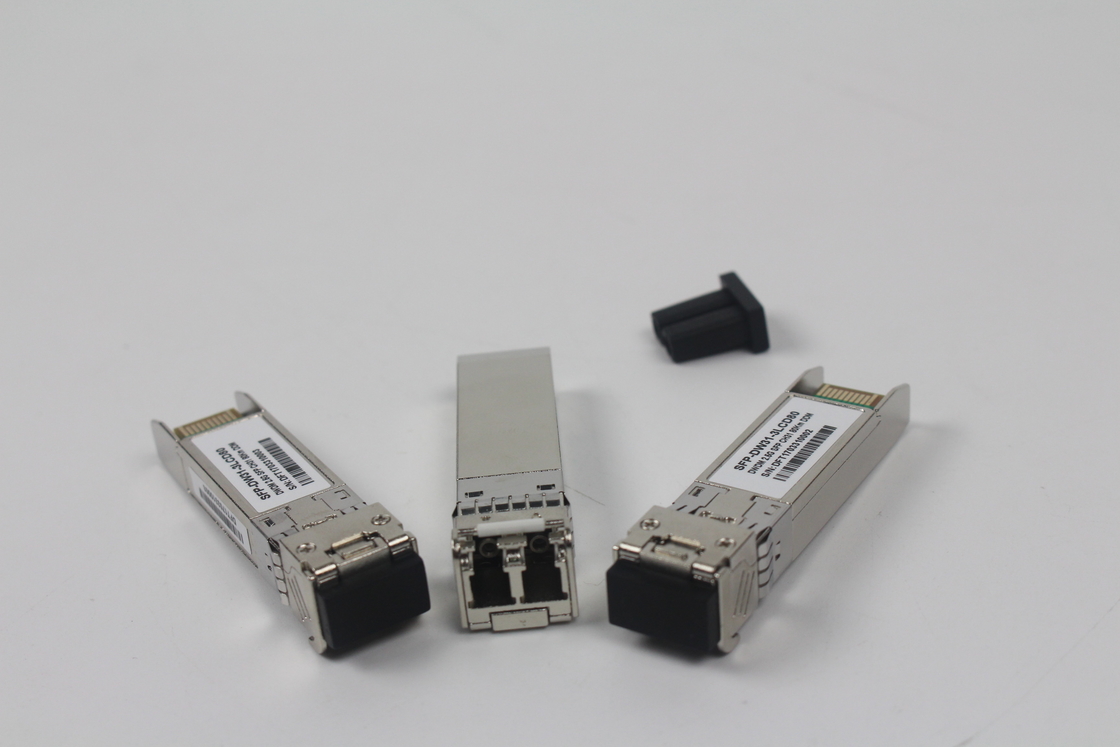

Ricetrasmettitore SFP DWDM 10Gbps 40KM 50GHz Cavo 2mm Lunghezza d'onda 1310nm per reti a lunga distanza
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | TKQS28-100G-SR4 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, |
|
Informazioni dettagliate |
|||
| Rapporto: | 50/50. | lunghezza d'onda centrale: | 1450nm |
|---|---|---|---|
| perdita di inserzione: | ≤ 0,3 dB | Peso del pacchetto: | 10G |
| Tipo di pacchetto: | Fibra nuda, tubo sciolto da 900 mm, cavo da 2 mm | Wavelegth: | 1310 nm |
| Allineamento dell'asse: | Asse lento o asse veloce | Intervallo di lunghezza d'onda: | 1310nm, 1550nm |
| Applicazione: | Sistemi di comunicazione ottica | Rapporto del separatore: | 98/2 |
| Temperatura di conservazione: | -40°C a +85°C | Numero di porta: | 1X2 |
| Lunghezza della fibra: | 1M | Fibra: | Fibra PM Corning da 980 nm |
| Capacità di gestione della potenza: | Potere elevato | ||
| Evidenziare: | Ricetrasmettitore SFP DWDM 10Gbps,Ricetrasmettitore SFP DWDM 40KM,Ricetrasmettitore SFP Lunghezza d'onda 1310nm |
||
Descrizione di prodotto
Caratteristiche
- Fino a 11,1 Gbps di collegamento dati
- Trasmissione fino a 40 km su SMF
- Laser DWDM EML e ricevitore PIN
- Confezione in metallo, per minore IME
- Interfaccia a 2 fili con monitoraggio digitale integrato
- SFP+ innescabile a caldo
- Specificativi conformi alla SFF 8472
- Conforme alla SFP+ MSA con connettore LC
- Fornitore di alimentazione singolo da 3,3 V
- Intervallo di temperatura di funzionamento: da 0°C a 70°C
- Dissipazione di potenza < 1,5 W
Applicazioni
- 10GBASE-ER/EW
- 40 km di canale in fibra 10G
- 10G Ethernet con FEC
Descrizione del prodotto
I ricevitori TAKFLY TKD-xx92-3LCD40 includono un diodo PIN e un trasmettitore DFB-EML stabilizzato a temperatura.Questo modulo è progettato per la fibra monomodo e funziona a una lunghezza d'onda nominale di 50 GHz della rete ITU, lunghezza d'onda DWDM a banda C.
Selezione dei prodotti
C-band λc Wavelength Guide Pin Descriptions
|
Canale |
Lunghezza d'onda (nm) |
Frequenza (THZ) |
Canale |
Lunghezza d'onda (nm) |
Frequenza (THZ) |
|
|
|
|
|
|
|
|
C13 |
1567.13 |
191.30 |
C37 |
1547.72 |
193.70 |
|
|
|
|
|
|
|
|
C14 |
1566.31 |
191.40 |
C38 |
1546.92 |
193.80 |
|
|
|
|
|
|
|
|
C15 |
1565.50 |
191.50 |
C39 |
1546.12 |
193.90 |
|
|
|
|
|
|
|
|
C16 |
1564.68 |
191.60 |
C40 |
1545.32 |
194.00 |
|
|
|
|
|
|
|
|
C17 |
1563.86 |
191.70 |
C41 |
1544.53 |
194.10 |
|
|
|
|
|
|
|
|
C18 |
1563.05 |
191.80 |
C42 |
1543.73 |
194.20 |
|
|
|
|
|
|
|
|
C19 |
1562.23 |
191.90 |
C43 |
1542.94 |
194.30 |
|
|
|
|
|
|
|
|
C20 |
1561.42 |
192.00 |
C44 |
1542.14 |
194.40 |
|
|
|
|
|
|
|
|
C21 |
1560.61 |
192.10 |
C45 |
1541.35 |
194.50 |
|
|
|
|
|
|
|
|
C22 |
1559.79 |
192.20 |
C46 |
1540.56 |
194.60 |
|
|
|
|
|
|
|
|
C23 |
1558.98 |
192.30 |
C47 |
1539.77 |
194.70 |
|
|
|
|
|
|
|
|
C24 |
1558.17 |
192.40 |
C48 |
1538.98 |
194.80 |
|
|
|
|
|
|
|
|
C25 |
1557.36 |
192.50 |
C49 |
1538.19 |
194.90 |
|
|
|
|
|
|
|
|
C26 |
1556.55 |
192.60 |
C50 |
1537.40 |
195.00 |
|
|
|
|
|
|
|
|
C27 |
1555.75 |
192.70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
|
|
C28 |
1554.94 |
192.80 |
C52 |
1535.82 |
195.20 |
|
|
|
|
|
|
|
|
C29 |
1554.13 |
192.90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
|
|
C30 |
1553.33 |
193.00 |
C54 |
1534.25 |
195.40 |
|
|
|
|
|
|
|
|
C31 |
1552.52 |
193.10 |
C55 |
1533.47 |
195.50 |
|
|
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532.68 |
195.60 |
|
|
|
|
|
|
|
|
C33 |
1550.92 |
193.30 |
C57 |
1531.90 |
195.70 |
|
|
|
|
|
|
|
|
C34 |
1550.12 |
193.40 |
C58 |
1531.12 |
195.80 |
|
|
|
|
|
|
|
|
C35 |
1549.32 |
193.50 |
C59 |
1530.33 |
195.90 |
|
|
|
|
|
|
|
|
C36 |
1548.51 |
193.60 |
C60 |
1529.55 |
196.00 |
|
|
|
|
|
|
|
|
Non-UIT |
La lunghezza d'onda di picco è tra i 1528,77 nm e i 1567.13 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
|
Classificazione massima assoluta
|
Parametro |
Il simbolo |
Un minuto. |
Tipo. |
- Max, ti prego. |
Unità |
Nota |
|
Temperatura di conservazione |
T |
- Quaranta. |
- |
85 |
oC |
|
|
Umidità relativa |
RH |
5 |
- |
95 |
% |
|
|
Tensione dell'alimentazione |
VCC |
- Zero.3 |
- |
4 |
V. |
|
|
Tensione di ingresso del segnale |
|
Vcc-0.3 |
- |
Vcc+0.3 |
V. |
|
Condizioni di esercizio raccomandate
|
Parametro |
Il simbolo |
Un minuto. |
|
Tipo. |
- Max, ti prego. |
Unità |
Nota |
|
Temperatura di funzionamento del caso |
Caso |
0 |
|
- |
70 |
oC |
Senza flusso d'aria |
|
|
|
|
|
|
|
|
|
|
Tensione dell'alimentazione |
VCC |
3.14 |
|
3.3 |
3.47 |
V. |
|
|
|
|
|
|
|
|
|
|
|
Corrente di alimentazione |
CPI |
- |
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
Tasso di dati |
BR |
|
|
10.3125 |
|
Gbit/s |
|
|
|
|
|
|
|
|
|
|
|
Distanza di trasmissione |
TD |
|
|
- |
40 |
km |
|
|
|
|
|
|
|
|
|
|
|
Fibra accoppiata |
|
|
Fibra mono-moda |
|
|
9/125um SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Caratteristiche ottiche
|
Parametro |
Il simbolo |
Min. |
Tipologia |
Max. |
Unità |
Nota: |
|
|
|
|
|
|
|
|
|
|
|
Trasmettitore |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Potenza ottica media |
Pout |
-2 |
|
2 |
dBm |
1 |
|
|
|
|
|
|
|
|
|
|
|
Lunghezza d'onda ottica |
λc |
λc-0.1 |
|
λc+0.1 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
Distanza di lunghezza d'onda centrale |
|
|
100 |
|
GHz |
2 |
|
|
|
|
|
|
|
|
|
|
|
Rapporto di estinzione ottica |
Pronto soccorso |
6.0 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Trasmettitore e dispersione |
TDP |
|
|
3.0 |
dB |
|
|
|
Sanzione |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Modalità laterale Rapporto di soppressione |
SMSR |
30 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Potenza media di lancio |
- Si ', si '. |
|
|
- Trenta |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
Maschera oculare di uscita |
|
Conforme alla norma IEEE 802.3ae |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Ricevitore |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rx Sensibilità |
RSENS |
|
|
- 15 anni.8 |
dBm |
3 |
|
|
|
|
|
|
|
|
|
|
|
Potenza di saturazione |
Psat |
-6 |
|
|
dBm |
|
|
|
(Sovraccarico) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Intervallo di lunghezza d'onda |
λC |
1260 |
|
1600 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
Risparmio di capitale |
DISCRIZIONE |
|
|
- 17 anni. |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
Dati di riferimento |
Losa |
- Trenta |
|
|
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
L'isteresi di LOS |
|
0.5 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Nota: |
|
|
|
|
|
|
|
1)La potenza di uscita è la potenza accoppiata in una fibra monomodo da 9/125 mm.
2)Corrisponde a circa 0,8 nm.
3) Misurato con un PRBS 231-1 modello di prova, @10.325Gb/s, BER<10- 12.
|
Caratteristiche elettriche |
|
|
|
|
|
|
|
||
|
|
Parametro |
Il simbolo |
Min. |
Tipologia |
|
Max. |
Unità |
Nota: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tensione di alimentazione |
Vcc |
3.14 |
3.3 |
|
3.46 |
V. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Corrente di alimentazione |
Icc |
|
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Trasmettitore |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Impedenza differenziale di ingresso |
Ohm. |
|
100 |
|
|
Ω |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Swing differenziale per l'input dei dati |
Vin, PP. |
120 |
|
|
820 |
mV |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Trasmettere disattivare la tensione |
malattie veneree |
Vcc1!3 |
|
|
Vcc |
V. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Trasmettere tensione attiva |
VEN |
Bovine |
|
|
Vee + 0.8 |
V. |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT Alta tensione |
|
Vcc1!3 |
|
|
Vcc |
V. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT bassa tensione |
|
Bovine |
|
|
Vee + 0.8 |
V. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Trasmettere disabilitare affermazione |
|
|
|
|
10 |
noi |
|
|
|
|
Il tempo |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ricevitore |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Swing di uscita dei dati differenziale |
Vout, pp. |
350 |
|
|
850 |
mV |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tempo di aumento della produzione dei dati |
tr |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tempo di caduta dei dati in uscita |
Tf |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Risparmio di capitale |
|
Vcc1!3 |
|
|
VccHOST |
V. |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dati di riferimento |
|
Bovine |
|
|
Vee + 0.8 |
V. |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
Nota:
- Collegato direttamente ai pin di ingresso dati TX.
- O un circuito aperto.
- In 100 ohm di terminazione differenziale.
- Questi sono valori non filtrati del 20-80%
- Perdita di segnale è LVTTL. La logica 0 indica il normale funzionamento; la logica 1 indica che non è stato rilevato alcun segnale.
Descrizioni dei pin
Pin fuori dal blocco del connettore sulla scheda host
|
Pin |
Il simbolo |
Nome/descrizione |
Nota: |
|||
|
1 |
V.EET |
Terreno del trasmettitore |
(Comune con il terreno ricevente) |
1 |
||
|
2 |
TFatti |
|
Errore del trasmettitore. |
|
2 |
|
|
3 |
TDIS |
Disattivare il trasmettitore, disattivare l'uscita laser in alto o aperto. |
3 |
|||
|
4 |
SDA |
Linea di dati di interfaccia seriale a due fili |
4 |
|||
|
|
|
|
|
|||
|
5 |
SCL |
Linea di orologeria di interfaccia seriale a due fili |
4 |
|||
|
|
|
|
|
|||
|
6 |
MOD_ABS |
Modulo assente, a terra all'interno del modulo. |
4 |
|||
|
|
|
|
|
|
|
|
|
7 |
RS0 |
|
Tasso Selezionare 0 |
|
5 |
|
|
|
|
|
|
|
||
|
8 |
Dati di riferimento |
Indicazione di perdita di segnale. |
La logica 0 indica un funzionamento normale. |
6 |
||
|
|
|
|
|
|||
|
9 |
RS1 |
Nessuna connessione richiesta |
1 |
|||
|
|
|
|
|
|
||
|
10 |
V.EER |
Terreno di ricezione |
(Comune con la terra del trasmettitore) |
1 |
||
|
11 |
V.EER |
Terreno di ricezione |
(Comune con la terra del trasmettitore) |
1 |
||
|
12 |
Ricerca e sviluppo. |
Ricevitore, dati invertiti. |
AC accoppiato |
|
||
|
|
|
|
|
|||
|
13 |
RD+ |
Ricevitore DATI non invertiti fuori. AC accoppiato |
|
|||
|
|
|
|
|
|
||
|
14 |
V.EER |
Terreno di ricezione |
(Comune con la terra del trasmettitore) |
1 |
||
|
15 |
V.CCR |
Fornitura di alimentazione del ricevitore |
|
|||
|
16 |
V.CCT |
Fornitore di alimentazione del trasmettitore |
|
|||
|
17 |
V.EET |
Terreno del trasmettitore |
(Comune con il terreno ricevente) |
1 |
||
|
18 |
TD+ |
Trasmettitore non invertito. |
|
|||
|
|
|
|
|
|
||
|
19 |
TD- |
Trasmettitore, dati invertiti. |
Accoppiamento climatico. |
|
||
|
|
|
|
|
|
||
|
20 |
V.EET |
Terreno del trasmettitore |
(Comune con il terreno ricevente) |
1 |
||
Nota:
1)La terra del circuito è internamente isolata dalla terra del telaio.
2)TFattiè un'uscita aperta per il collettore/drain, che deve essere tirata su con una resistenza da 4,7k ∼ 10k Ohm sulla scheda ospitante seLa tensione di accensione deve essere compresa tra 2,0 V e Vcc + 0,3 V.Un'uscita elevata indica un guasto del trasmettitore causato da una corrente di bias TX o da una potenza di uscita TX superiore alle soglie di allarme prestabiliteUn'uscita bassa indica un funzionamento normale. Nello stato basso, l'uscita è tirata a < 0,8V.
Uscita laser disattivata su TDIS> 2,0V o aperto, abilitato su TDIS< 0,8 V.
Dovrebbe essere tirato su con una scheda ospitante da 4,7 kΩ a 10 kΩ a una tensione compresa tra 2,0 V e 3,6 V. MOD_ABS tira la linea bassa per indicare che il modulo è collegato.
L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 1, del presente regolamento.1.
LOS è l'uscita del collettore aperto. Dovrebbe essere tirato su con 4,7kΩ ?? 10kΩ sulla scheda host a una tensione tra 2,0V e 3,6V. La logica 0 indica il normale funzionamento; la logica 1 indica la perdita di segnale.
Funzioni diagnostiche digitali
I ricevitori TKD-xx92-3LCD40 supportano il protocollo di comunicazione seriale a 2 fili come definito nella SFP+ MSA.
L'ID seriale standard SFP fornisce l'accesso alle informazioni di identificazione che descrivono le capacità del transceiver, le interfacce standard, il produttore e altre informazioni.
Inoltre, i ricevitori SFP + forniscono un'interfaccia di monitoraggio diagnostico digitale avanzata unica, che consente l'accesso in tempo reale ai parametri operativi del dispositivo come la temperatura del ricevitore,corrente di bias laser, potenza ottica trasmessa, potenza ottica ricevuta e tensione di alimentazione del ricevitore.che avvisa gli utilizzatori finali quando determinati parametri di funzionamento sono al di fuori di un intervallo normale impostato in fabbrica.
La SFP+ MSA definisce una mappa di memoria da 256 byte in EEPROM accessibile tramite un'interfaccia seriale a 2 fili all'indirizzo 8 bit 1010000X (A0h).L'interfaccia di monitoraggio diagnostico digitale utilizza l'indirizzo di 8 bit 1010001X (A2h), quindi la mappa di memoria ID seriale originariamente definita rimane invariata.
Le informazioni operative e diagnostiche sono monitorate e riportate da un Digital Diagnostics Transceiver Controller (DDTC) all'interno del transceiver, a cui si accede tramite un'interfaccia seriale a 2 fili.Quando il protocollo seriale è attivato, il segnale di clock seriale (SCL, Mod Def 1) è generato dall'host. Il clock di bordo positivo invia i dati nel transceiver SFP in quei segmenti dell'E2PROM che non sono protetti da scrittura.L'orologio di bordo negativo dei dati dal ricevitore SFP. Il segnale di dati seriali (SDA, Mod Def 2) è bidirezionale per il trasferimento di dati seriali.Le memorie sono organizzate come una serie di parole di dati a 8 bit che possono essere indirizzate singolarmente o sequenzialmente.
Diagramma di blocco dell'interfaccia host-transceiver
Dimensioni di contorno
Rispetto alla norma SFF-8432 riv5.0, la specifica migliorata del fattore di forma Pluggable.
Rispetto della normativa
|
Caratteristica |
Riferimento |
Prestazioni |
|
|
Scarica elettrostatica (ESD) |
IEC/EN 61000-4-2 |
Compatibile con le norme |
|
|
|
|
|
|
|
Interferenze elettromagnetiche (EMI) |
FCC Parte 15 Classe B EN 55022 Classe B |
Compatibile con le norme |
|
|
(CISPR 22A) |
|
||
|
|
|
|
|
|
|
|
|
|
|
Sicurezza dell'occhio laser |
FDA 21CFR 1040.10, 1040.11 CEI/EN |
Prodotto laser di classe 1 |
|
|
60825-1, 2 |
|
||
|
|
|
|
|
|
|
|
|
|
|
Riconoscimento dei componenti |
IEC/EN 60950, UL |
Compatibile con le norme |
|
|
|
|
|
|
|
RoHS |
2002/95/CE |
Compatibile con le norme |
|
|
|
|
|
|
|
EMC |
EN 61000-3 |
Compatibile con le norme |
|
|
|
|
|
|
