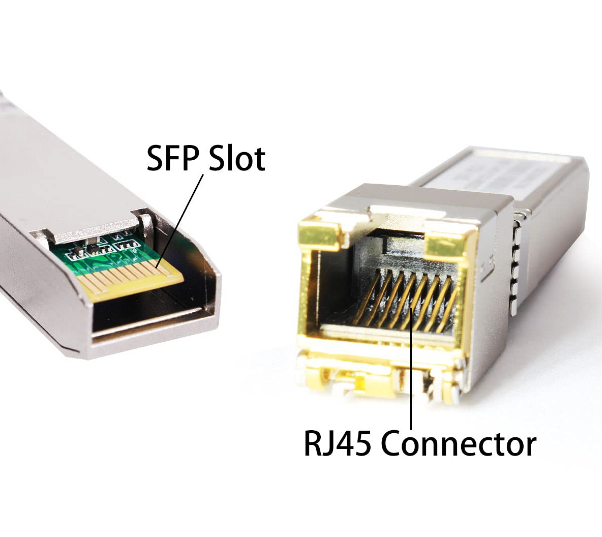

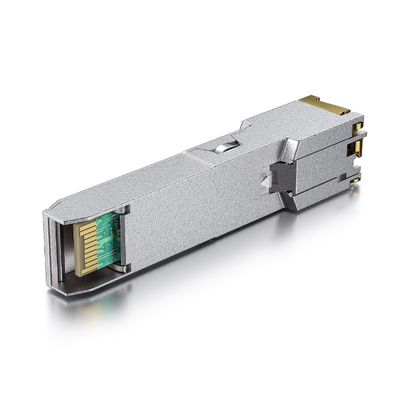

SFP in rame 1000BASE-T – 1,25 Gbps, 100 m, bassa EMI, inseribile a caldo
Panoramica del prodotto
Il TK-G1-RJ45 è un ricetrasmettitore Small Form Pluggable (SFP) in rame conforme agli standard Gigabit Ethernet e 1000BASE‑T (IEEE 802.3‑2002 e IEEE 802.3ab). Supporta velocità dati di 1000 Mbps su cavo di categoria 5 a doppino intrecciato non schermato fino a 100 metri.
Il modulo utilizza segnali PAM (Pse Amplitude Modulation) a 5 livelli su tutte e quattro le coppie (250 Mbps per coppia) per collegamenti dati full-duplex. Fornisce informazioni sull'ID seriale standard per SFP MSA (accessibile tramite bus seriale a 2 fili all'indirizzo A0h). È possibile accedere all'IC del livello fisico anche tramite lo stesso bus all'indirizzo ACh.
Caratteristiche principali
- Collegamenti dati bidirezionali fino a 1,25 Gb/s
- Ingombro SFP hot plug
- Funzione TX Disable e RX LOS (o senza LOS).
- Custodia completamente metallica per basse EMI
- Bassa dissipazione di potenza: 1,05 W tipico
- Gruppo connettore RJ‑45 compatto
- Accesso al circuito integrato del livello fisico tramite bus seriale a 2 fili
- Funzionamento 1000BASE‑T in sistemi host con interfaccia SERDES
- Temperatura operativa della custodia: da 0°C a +70°C (commerciale) o da -20°C a +85°C (esteso)
Applicazioni
- Cavo Ethernet da 1,25 Gigabit su cavo Cat 5
Definizioni dei perni
Diagramma dei perni
Descrizioni dei perni
| SPILLO | NOME | FUNZIONE | SEQ. | NOTE |
|---|---|---|---|---|
| 1 | VeeT | Terra del trasmettitore | 1 | VeeT e VeeR sono collegati in SFP. |
| 2 | TX_FAULT | Indicazione di guasto del trasmettitore | 3 | Non implementato. Legato a VeeT in SFP. |
| 3 | TX_DISABILITA | Disattivazione del trasmettitore | 3 | Vedere Disabilita TX. |
| 4 | MOD DEF (2) | Definizione del modulo 2 | 3 | Linea dati per ID seriale e bus di trasferimento dati bidirezionale. |
| 5 | MOD DEF (1) | Definizione del modulo 1 | 3 | Linea orologio per ID seriale e bus di trasferimento dati bidirezionale. |
| 6 | MOD DEF (0) | Definizione del modulo 0 | 3 | Legato a Vee nella SFP. |
| 7 | SELEZIONE TARIFFA | Non implementato | 3 | Non implementato. Pulldown da 33K a Vee in SFP. |
| 8 | LOS | Perdita di segnale | 3 | Vedi l'opzione LOS. |
| 9 | VeeR | Terra del ricevitore | 1 | VeeT e VeeR sono collegati in SFP. |
| 10 | VeeR | Terra del ricevitore | 1 | VeeT e VeeR sono collegati in SFP. |
| 11 | VeeR | Terra del ricevitore | 1 | VeeT e VeeR sono collegati in SFP. |
| 12 | RD- | Uscita dati ricevuti invertiti | 3 | Linee dati differenziali ad alta velocità da 100 ohm accoppiate in CA. |
| 13 | RD+ | Uscita dati ricevuti non invertiti | 3 | Linee dati differenziali ad alta velocità da 100 ohm accoppiate in CA. |
| 14 | VeeR | Terra del ricevitore | 1 | VeeT e VeeR sono collegati in SFP. |
| 15 | VccR | Alimentazione del ricevitore | 2 | VccR e VccT sono collegati in SFP. |
| 16 | VccT | Potenza del trasmettitore | 2 | VccR e VccT sono collegati in SFP. |
| 17 | VeeT | Terra del trasmettitore | 1 | VeeT e VeeR sono collegati in SFP. |
| 18 | TD+ | Ingresso dati non invertito | 3 | Linee dati differenziali ad alta velocità da 100 ohm accoppiate in CA. |
| 19 | TD- | Ingresso dati invertiti | 3 | Linee dati differenziali ad alta velocità da 100 ohm accoppiate in CA. |
| 20 | VeeT | Terra del trasmettitore | 1 | VeeT e VeeR sono collegati in SFP. |
Note:
- Plug Seq.: sequenza di inserimento dei pin durante l'hot‑plug.
- TX Fault non è supportato ed è sempre collegato a terra.
- Disabilita TX: pin tirato su con 4,7 kΩ. Basso (0-0,8 V): ricetrasmettitore acceso; Alto (2,0-3,465 V) o aperto: ricetrasmettitore in ripristino.
- Mod‑Def 0,1,2: Tirato su con 4,7k-10kΩ sulla scheda host. Mod‑Def 0 messo a terra dal modulo per indicare la presenza. Mod‑Def 1 = orologio, Mod‑Def 2 = dati per ID seriale.
- RX_LOS: compatibile LVTTL. Può essere abilitato/disabilitato (vedi ordinazione). Quando non utilizzato, collegato a terra tramite 100Ω.
- RD-/+: uscite differenziali da 100 Ω accoppiate in CA, terminano con 100 Ω sul SERDES dell'host.
- TD-/+: ingressi differenziali da 100 Ω accoppiati in CA con terminazione da 100 Ω all'interno del modulo.
Interfaccia di alimentazione elettrica (+3,3 V)
| Parametro | Simbolo | minimo | Tip | Massimo | Unità | Note/Condizioni |
|---|---|---|---|---|---|---|
| Corrente di alimentazione | È | 320 | 375 | mA | 1,2 W max su tutta la gamma | |
| Tensione in ingresso | Vcc | 3.13 | 3.3 | 3.47 | V | Riferito a GND |
| Voltaggio massimo | Vmax | 4 | V | Massimo |
Caratteristiche elettriche dei segnali a bassa velocità
| Parametro | Simbolo | minimo | Massimo | Unità | Note/Condizioni |
|---|---|---|---|---|---|
| Uscita SFP BASSA | VOL | 0 | 0,5 | V | Pull-up da 4,7k-10k a host_Vcc |
| Uscita SFP ALTA | VOH | host_Vcc‑0.5 | host_Vcc+0.3 | V | Pull-up da 4,7k-10k a host_Vcc |
| Ingresso SFP BASSO | VIL | 0 | 0,8 | V | Pull-up da 4,7k-10k a Vcc |
| Ingresso SFP ALTO | VIH | 2 | Vcc+0,3 | V | Pull-up da 4,7k-10k a Vcc |
Interfaccia elettrica ad alta velocità (linea di trasmissione - SFP)
| Parametro | Simbolo | minimo | Tip | Massimo | Unità | Note/Condizioni |
|---|---|---|---|---|---|---|
| Frequenza di linea | fl | 125 | MHz | Codifica a 5 livelli secondo IEEE 802.3 | ||
| Impedenza di uscita Tx | Zout, Texas | 100 | Ω | Differenziale, 1 MHz-125 MHz | ||
| Impedenza di ingresso Rx | Zin, RX | 100 | Ω | Differenziale, 1 MHz-125 MHz |
Interfaccia elettrica ad alta velocità (Host - SFP)
| Parametro | Simbolo | minimo | Tip | Massimo | Unità | Note/Condizioni |
|---|---|---|---|---|---|---|
| Oscillazione di input dati a terminazione singola | Vinswing | 250 | 1200 | mV | Fine singola | |
| Oscillazione dell'uscita dati a terminazione singola | Voutswing | 350 | 800 | mV | Fine singola | |
| Tempo di salita/discesa (20%‑80%) | Tr, Tf | 175 | psec | |||
| Impedenza di ingresso Tx (singola estremità) | Zin | 50 | Ω | |||
| Impedenza di uscita Rx (singola estremità) | Zout | 50 | Ω |
Specifiche generali
| Parametro | Simbolo | minimo | Tipico | Massimo | Unità |
|---|---|---|---|---|---|
| Temperatura del case operativo (commerciale) | Tc | 0 | 70 | °C | |
| Temperatura della custodia operativa (estesa) | Tc | -20 | 85 | °C | |
| Temperatura di conservazione | -40 | 85 | °C |
Specifiche meccaniche
Il lato host del TK-G1-RJ45 è conforme alle specifiche meccaniche SFP MSA. La parte anteriore è più grande per accogliere il connettore RJ‑45.
Riferimenti
- Accordo multi-sorgente (MSA) per ricetrasmettitori SFP (Small Form Factor Pluggable), settembre 2000
- IEEE802.3-2002
- "AT24C01A/02/04/08/16 CMOS seriale a 2 fili E2PROM", Atmel Corporation
Conformità normativa
| Caratteristica | Riferimento | Prestazione |
|---|---|---|
| Scariche elettrostatiche (ESD) | IEC/EN 61000‑4‑2 | Compatibile con gli standard |
| Interferenza elettromagnetica (EMI) | FCC Parte 15 Classe B, EN 55022 Classe B (CISPR 22A) | Compatibile con gli standard |
| Sicurezza degli occhi laser | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825‑1,2 | Prodotto laser di classe 1 |
| Riconoscimento dei componenti | IEC/EN 60950, UL | Compatibile con gli standard |
| RoHS | 2002/95/CE | Compatibile con gli standard |
| EMC | EN61000-3 | Compatibile con gli standard |
