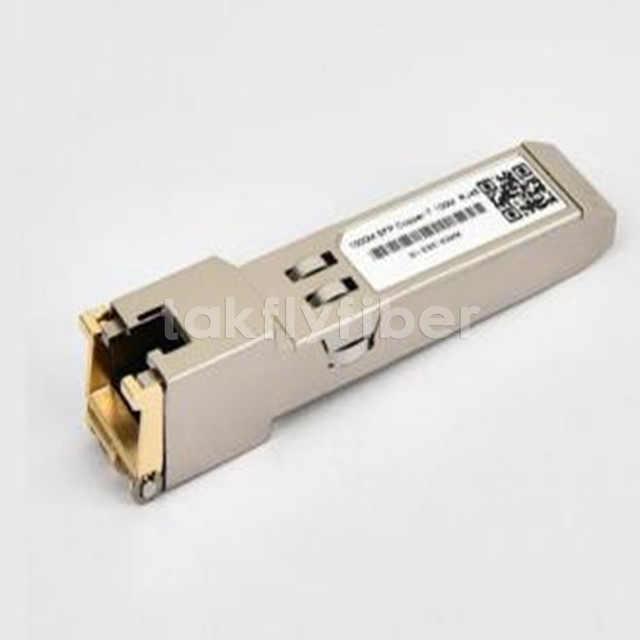

1000BASE-T Copper SFP Transceiver TX Disable e RX Los/without Los

Caratteristiche

• Su A 1.25GB/S bi-direzionale dati link
• Footp SFP a caldopinta

• TX Disabilitare e Rx Los/senza Los funczione

• Completamente recinto metallico per Basso Emi

• Basso energia dissipazione ( 1.05W tipico)

• Compatto Gruppo connettore RJ-45

• Accesso a fisico strato IC tramite SE a 2 filiRial autobus

• 10/ 100/ 1000MBPS compiacente In ospite systms conSgmii interfaccia

• Temperatura della custodia operativa gamma di 0 °C A+70 ° C. (Commerciale)

  -20 °C A +85 ° C. (Estendere)




Applicazioni

1.25 Gigabit Ethernet Sopra Gatto 5cavo

Descrizione

Tk-G3-RJ45RamePiccolo Modulo Pluggable(SFP)ricetrasmettitori È alto prestazione,costo  efficace  Modulo conforme con IL Gigabit Ethernet E 10/ 100/ 1000BASE-T standard COME specificato In Ieee 802. 3-2002e ieee 802.3ab, Quale Supp-ortingo 1000MBPS dati valutare su A 100 metri portata Sopra non schermato attorcigliato-categoria di coppie 5cavo.ILmodulo Supporti1000MBPSpieno duplex dati-link con5-livello ImpulsoAmpiezzaModulazione (PAM) Segnali. Tutti e quattro coppie In IL cavo Sono usato con symbol valutare A 250 Mbps SU ogni paio. IL modulo Fornisce seriale standard ID Informazioni Compilatit con SFP MSA, che Potere Essere accessibile con indirizzo di A0H Via IL 2 fili seriale CMOS Eeprom protocollo. IL fisico CIRCUITO INTEGRATO Potere Anche Essere accessoed Via 2 fili seriale autobus a indirizzo ACH.

Spillo Definizioni

Spillo Diagramma

Figura 1. Spillo Definizioni

Descrizioni dei pin

Note:

Plug Seq.: Sequenza di coinvolgimento dei pin durante il caldo tappa.

1) TX Colpa non è supportato ed è Sempre ConnECT A terra.

2) TX Disabilita, un Ingresso utilizzato per ripristinare IL ricetrasmettitore modulo, Questo spillo È tirato all'interno IL modulocon UN 4.7 KΩ resistore.Basso (0 - 0,8 V): TRAnsceiver in mezzo (0,8 v e 2,0 v): Indefinito

Alto (2,0 - 3.465 V): ricetrasmettitore In Ripristina lo stato Aperto: ricetrasmettitore in Ripristina lo stato

3) mod-def 0, 1,2. Questi sono i pin di definizione del modulo. Dovrebbero essere tirato up with A 4.7k ~ 10k resistenza sul ospite asse. IL La tensione di pull-up deve essere VCCT o VCCR

Mod-def 0 è radicato dal modulo per indicare Quello IL modulo È presente Mod-def 1 è la linea di clock di due fili serial interfaccia per seriale ID

Mod-def 2 è il datUna linea di interfaccia seriale a due fili per seriale ID

4) Rx_los (perdita del segnale): LVTTL compatibile con UN tensione massima Di Host_vcc. Rx_los Potere abilitato O disabile (Fare riferimento alle informazioni sull'ordinamento), RX_LOS non è usato E È Sempre legato a terra Via 100-ohm resistore.

5) RD-/+: questi sono il differenziale RecEiver output. Sono accoppiati AC 100 differenziale linee che Dovrebbe Essere terminato con 100 (differenziale) al Serdes utente.

6) TD-/+: questi sono gli ingressi del trasmettitore differenziale. Sono accoppiati in AC, Differenziale linee con 100 differenziale terminazione All'interno del modulo.

+3,3 V Volt Electrical Power Interfaccia

Segnali a bassa velocità, ElecCaratteristiche di Tronic

Interfaccia elettrica ad alta velocità, trasmissione Line-SFP

Interfaccia elettrica ad alta velocità, host-SFP

Specifiche generali

Specifiche meccaniche

IL ospite-lato Di thetk-G3-RJ45conformi A IL meccanico Specifiche delineato In IL SFP MSA1.

Il fronte parte dell'SFP (Parte che si estende Oltre il viso piatto del ospite) È più grande a ospitare ILRJ-45connettore

Riferimenti

1.Piccolo Modulo Fattore Pluggable (SFP)Ricetrasmettitore Multi-Fonte Accordo(MSA),,settembre2000.

2. Ieee802.3 - 2002.

3. "A24c01a/02/04/08/ 16 2-Filo Seriale CMOS E2BALLO STUDENTESCO" ,Atmel Società.

Conformità normativa

FQA:
