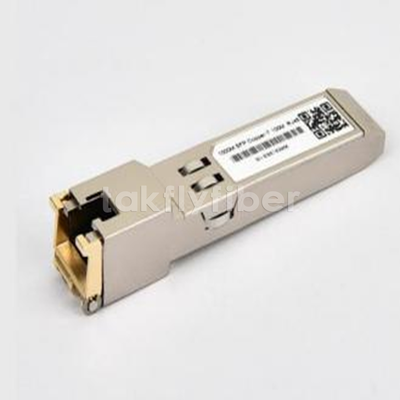

Modulo RJ45 Gigabit SFP 1000BASE-T Trasmettitore SFP in rame con 1,25 Gbps e bassa EMI
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | TK-G3-RJ45 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$2.21 ~ US$59.25/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informazioni dettagliate |
|||
| Modello n: | Connettore in fibra ottica | Temperatura di alimentazione: | -40°C~85°C |
|---|---|---|---|
| Dispositivi di cablaggio: | ODF | Colore: | Personalizzazione |
| Campione gratuito: | SÌ | Diametro esterno del connettore: | 3.0mm, 2.0mm, 0.9mm |
| Colore alloggiamento: | Blu, verde, beige | Mezzo di trasmissione: | Modalità singola/modalità multi |
| Caratteristica: | Impermeabile | Materiale: | plastica |
| Intercambiabilità: | ≤0,2 dB | Modalità fibra: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Porta: | Fibra hub Box dal porto di Ningbo | Nome del modello: | Collegamento in fibra ottica |
| Peso: | 2kg | Ripetibilità: | ≤0,2 dB |
| Diametro della fibra: | 125μm | Tipo di assemblaggio: | Meccanico |
| Modulo del connettore: | 3,0 mm | Cavo di collegamento Od: | 0.9mm,20,0 mm, 3,0 mm |
| Durabilità: | ≥1000 volte | Capacità produttiva: | 700000 pezzi/mese |
| Tipo di lucidatura: | UPC, APC | Riempitivo: | Grassi di silicone ottico |
| Resistenza: | 500 cicli | Temperatura operativa: | Da -40°C a +85°C |
| Attenuazione di riflessione del connettore: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Spruzzo salino: | 500H |
| Tempo di installazione: | Entro i 60 anni (senza taglio di fibra) | Pacchetto: | SMD,QFN-20,NRF24L01,polibag,fibra ottica |
| tipo: | Regolatore di tensione, IC logici, modulo trasmettitore, trasmissione bidirezionale a fibra singola, | D/c: | La piu' recente, NEW, 2013+,1234Modulo trasmettitore e ricevitore RF |
| Distanza: | 20 km, 300 m, 3 km | Applicazione: | Telecomunicazioni, allarme, computer, sistema di monitoraggio video, canale in fibra X |
| Temperatura operativa: | Standard, -40°C - 85°C - 10°C - 70°C | Lunghezza d'onda: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Nome del prodotto: | Modulo trasmettitore e ricevitore EPON OLT PX20+,433 MHz uart,1.25g BIDI SFP modulo ottico, SFP + tr | Garanzia: | 365 giorni, 3 anni, 1 anno |
| Tensione di alimentazione: | 10,9-3,6V,0~110,2.7 V ~ 5.5 V,comune | Certificazione: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Spedizione entro: | DHL\UPS\Fedex\EMS\HK Post | Skype: | Michelle_fang, Chaizhiquan91, Thomas65339 |
| Alimentazione elettrica: | 3,3 V | Velocità di trasferimento dati: | 155M, 10G |
| Voltaggio: | 1.9~3.6V, standard | Fonte: | FP,VCSEL/PIN |
| Potere di dissipazione: | 0.1w,W | Condizione: | Nuovo, 100% originale nuovo |
Descrizione di prodotto

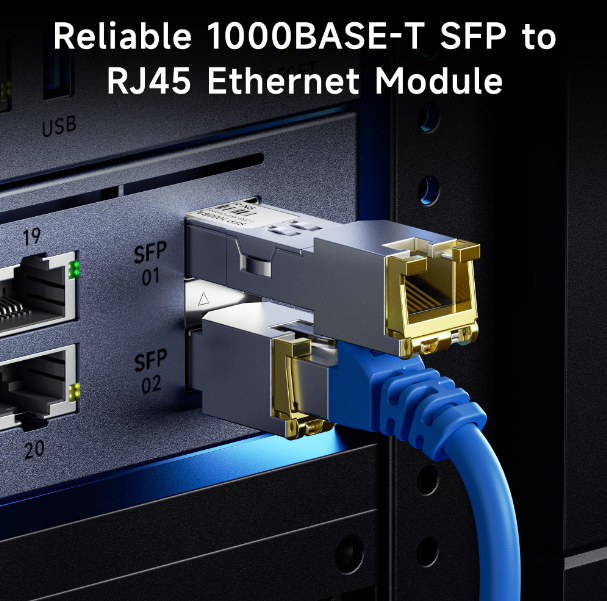

Modulo SFP Gigabit RJ45 – 1000BASE-T, 1,25 Gbps, 100 m su Cat 6, bassa EMI
Panoramica del prodotto
Il TK-G1-RJ45 è un ricetrasmettitore SFP in rame hot plug progettato per applicazioni Gigabit Ethernet. È conforme agli standard IEEE 802.3-2002 e IEEE 802.3ab (1000BASE-T). Il modulo funziona con una velocità dati di 1000 Mbps su cavo a doppino intrecciato non schermato di categoria 5 con una portata massima di 100 metri.
La trasmissione del segnale utilizza la modulazione di ampiezza dell'impulso (PAM) a 5 livelli su tutte e quattro le coppie di cavi (250 Mbps per coppia) per i collegamenti full-duplex. Il modulo include la funzionalità ID seriale per SFP MSA, accessibile tramite un bus seriale a 2 fili all'indirizzo A0h. È possibile accedere all'IC del livello fisico anche all'indirizzo ACh.
Caratteristiche principali
- Velocità dati fino a 1,25 Gb/s bidirezionale
- Conforme SFP MSA, collegabile a caldo
- Disabilita TX e LOS RX (o nessuna LOS)
- Custodia interamente in metallo per basse interferenze elettromagnetiche
- Consumo energetico tipico: 1,05 W
- Connettore RJ-45 compatto
- Accesso al bus seriale a 2 fili al circuito integrato fisico
- Supporta 1000BASE-T su sistemi host con interfaccia SERDES
- Temperatura della custodia operativa: da 0℃ a +70℃ (commerciale) o da -20℃ a +85℃ (esteso)
Applicazioni
- Trasmissione 1,25 Gigabit Ethernet su cavo Cat 5
Assegnazione e funzioni dei pin
| Spillo | Nome | Funzione | Seq. | Note |
|---|---|---|---|---|
| 1 | VeeT | Terra del trasmettitore | 1 | VeeT e VeeR sono collegati internamente. |
| 2 | TX_FAULT | Guasto del trasmettitore | 3 | Non implementato; legato a VeeT. |
| 3 | TX_DISABILITA | Disattivazione del trasmettitore | 3 | Vedere la descrizione Disabilita TX. |
| 4 | MOD DEF (2) | Definizione del modulo 2 | 3 | Linea dati per bus ID seriale. |
| 5 | MOD DEF (1) | Definizione del modulo 1 | 3 | Linea orologio per bus ID seriale. |
| 6 | MOD DEF (0) | Definizione del modulo 0 | 3 | Legato a Vee nella SFP. |
| 7 | SELEZIONE TARIFFA | Non utilizzato | 3 | Non implementato; Pulldown da 33k per Vee. |
| 8 | LOS | Perdita di segnale | 3 | Vedi l'opzione LOS. |
| 9 | VeeR | Terra del ricevitore | 1 | Connesso a VeeT all'interno di SFP. |
| 10 | VeeR | Terra del ricevitore | 1 | Come sopra. |
| 11 | VeeR | Terra del ricevitore | 1 | Come sopra. |
| 12 | RD- | Dati RX invertiti | 3 | Accoppiato CA, differenziale 100Ω. |
| 13 | RD+ | Dati RX non invertiti | 3 | Accoppiato CA, differenziale 100Ω. |
| 14 | VeeR | Terra del ricevitore | 1 | Connesso a VeeT. |
| 15 | VccR | Alimentazione del ricevitore | 2 | Connesso a VccT. |
| 16 | VccT | Potenza del trasmettitore | 2 | Connesso al VccR. |
| 17 | VeeT | Terra del trasmettitore | 1 | Terreno comune. |
| 18 | TD+ | Dati TX non invertiti | 3 | Ingresso differenziale accoppiato CA, 100 Ω. |
| 19 | TD- | Dati TX invertiti | 3 | Ingresso differenziale accoppiato CA, 100 Ω. |
| 20 | VeeT | Terra del trasmettitore | 1 | Terreno comune. |
Note sulle funzioni dei pin
- Sequenza spina:Ordine di inserimento dei pin durante l'hot plug.
- TX_FAULT:Permanentemente basso (non supportato).
- TX_DISABILITA:Pull-up interno da 4,7 kΩ. Basso (0-0,8 V) → ricetrasmettitore acceso; Alto (2,0-3,465 V) o aperto → ripristina.
- Mod-Def 0/1/2:L'host si alza con 4,7k-10kΩ a Vcc. Mod-Def 0 = modulo presente (a terra). Mod-Def 1 = orologio, Mod-Def 2 = dati.
- RX_LOS:Uscita LVTTL. Può essere disabilitato (opzione di ordine). Se inutilizzato, collegato a terra tramite 100Ω.
- RD± / TD±:Linee differenziali da 100Ω accoppiate in CA. Il SERDES host deve terminare RD± con 100Ω; I TD± hanno una terminazione interna da 100Ω.
Alimentazione (+3,3 V)
| Parametro | Simbolo | minimo | Tip | Massimo | Unità | Condizione |
|---|---|---|---|---|---|---|
| Corrente di alimentazione | È | 320 | 375 | mA | 1,2 W max su Vcc e temperatura completi | |
| Tensione in ingresso | Vcc | 3.13 | 3.3 | 3.47 | V | Riferito a GND |
| Voltaggio massimo | Vmax | 4 | V | Non distruttivo |
Interfaccia a bassa velocità (LVTTL)
| Parametro | Simbolo | minimo | Massimo | Unità | Condizione |
|---|---|---|---|---|---|
| Uscita SFP BASSA | VOL | 0 | 0,5 | V | Pull-up da 4,7k-10k a host_Vcc |
| Uscita SFP ALTA | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Stesso pull-up |
| Ingresso SFP BASSO | VIL | 0 | 0,8 | V | Pull-up da 4,7k-10k a Vcc |
| Ingresso SFP ALTO | VIH | 2 | Vcc+0,3 | V | Stesso pull-up |
Caratteristiche elettriche ad alta velocità (lato SFP)
| Parametro | Simbolo | minimo | Tip | Massimo | Unità | Note |
|---|---|---|---|---|---|---|
| Frequenza di linea | FL | 125 | MHz | Codifica a 5 livelli, IEEE 802.3 | ||
| Impedenza di uscita TX (diff) | Zout, Texas | 100 | Ω | 1-125 MHz | ||
| Impedenza di ingresso RX (diff) | Zin, RX | 100 | Ω | 1-125 MHz |
Interfaccia ad alta velocità (lato host)
| Parametro | Simbolo | minimo | Tip | Massimo | Unità | Note |
|---|---|---|---|---|---|---|
| Oscillazione dell'ingresso TX single-ended | Vinswing | 250 | 1200 | mV | ||
| Oscillazione dell'uscita RX a terminazione singola | Voutswing | 350 | 800 | mV | ||
| Tempo di salita/discesa (20-80%) | Tr, Tf | 175 | p.s | |||
| Impedenza di ingresso TX (SE) | Zin | 50 | Ω | |||
| Impedenza di uscita RX (SE) | Zout | 50 | Ω |
Intervalli di temperatura
| Parametro | minimo | Tipico | Massimo | Unità |
|---|---|---|---|---|
| Operativo (commerciale) | 0 | 70 | ℃ | |
| Operativo (esteso) | -20 | 85 | ℃ | |
| Magazzinaggio | -40 | 85 | ℃ |
Cenni Meccanici
Le dimensioni meccaniche del modulo lato host seguono le specifiche SFP MSA. La parte anteriore (sporgente all'esterno del pannello host) è allargata per accogliere il jack RJ-45.
Documenti di riferimento
- Ricetrasmettitore SFP MSA, settembre 2000
- IEEE 802.3-2002 (incluso 802.3ab)
- Scheda tecnica EEPROM seriale Atmel AT24C01A/02/04/08/16
Conformità normativa
| Caratteristica | Standard | Risultato |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | Compiacente |
| EMI | FCC Parte 15 Classe B, EN 55022 Classe B | Compiacente |
| Sicurezza laser | FDA 21CFR 1040.10, 1040.11; CEI/EN 60825-1,2 | Classe 1 |
| Sicurezza del prodotto | IEC/EN 60950, UL | Compiacente |
| RoHS | 2002/95/CE | Compiacente |
| EMC | EN61000-3 | Compiacente |
