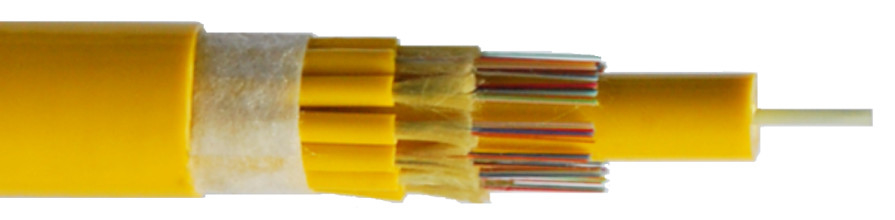

LSZH Sheath 2-144 Core Mini-Optic Cables con raggio di piegatura 20D/15D
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | DX-T1771 corazzato |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informazioni dettagliate |
|||
| Raggio di piegatura: | 20D/15D | Installazione: | Aereo |
|---|---|---|---|
| conchiglia: | LSZH | Connetcor: | SC/PC a SC/PC |
| Diametro: | 4.0*7.0 mm | Tipo di cavo: | Uni-modalità |
| Temperatura di funzionamento: | -40°C a +70°C | Resistenza alla trazione permessa: | 100N<1000N |
| Distanze: | 2000 m per rotolo o su misura | Numero di fibre: | 2 core/4 core |
| Pacchetto di trasporto: | Tamboli di legno | Imballaggio: | 2 km/rulli o personalizzati |
| Giubbotto: | PE | Metodo di installazione: | Interi/esterni |
| Tipo di connettore: | SC/APC | Numero di fibre: | 2-144 |
| Materiale della giacca: | PE | Core: | 1-4/1-12 nuclei |
| Tempo di garanzia: | 20 anni | Resistenza di schiacciamento: | 1000-3000N |
| Struttura del cavo: | Buffer rigido di tipo arco | Codice del prodotto: | GJYXCH-1B |
| Materiale esterno della guaina: | MDPE | Resistenza alla trazione: | ≥100N |
| Resistenza alla trazione massima: | 1000N | Modello: | SC/APC~SC/APC |
| Perdita di inserimento: | 0.2 dB | Diametro esterno: | 4.5 mm o su richiesta del cliente |
| Materiale esterno: | Fabbricazione a partire da fili metallici | Norme: | IEC60794 |
| Membro della forza: | Produttori OEM | Numero della fibra: | i 12 centri |
| Anno fabbricante: | 2010 | Colore esterno della guaina: | Nero, grigio, bianco |
| Lunghezza d'onda della prova: | 1310 nm ~ 1550 nm | Modello del cavo: | GJPFJV |
| Vibrazione: | ≤ 0,2 dB | Pacco: | Ram di legno |
| Armatura: | Ferro o KFRP o FRP | Involucro esterno: | PE |
| Il centro della fibra: | 2-12 core | ||
| Evidenziare: | LSZH Cavi mini-ottici a guaina,2-144 cavi mini-ottici a nucleo,20D/15D Cavi mini-ottici a raggio di piegatura |
||
Descrizione di prodotto
Descrizione del prodotto:
I cavi mini-ottici da 2 a 24 nuclei utilizzano fibre colorate Φ250μm come mezzo di comunicazione ottica.con una larghezza massima di 20 mm o più, ma non superiore a 30 mm,, a basso contenuto di fumo, senza alogeni, ritardante di fiamma).
26-144 cavi mini-ottici di base sono utilizzati come sottounità (250 μm di fibra a colori, il filo di aramide è un elemento di rinforzo, guaina interna di 3,0 mm),una fibra di plastica rinforzata (FRP) posizionata al centro del nucleo come rinforzo non metallico, la sottounità è circondata dal FRP, la sottounità è una guaina di materiale PVC o LSZH e l'ultimo strato di cloruro di polivinile (PVC) o materiale privo di alogeni a basso fumo (LSZH,senza alogeni, ritardante di fiamma) giacca.
Applicazione del prodotto:
- Fibra ottica attiva di connessione jumper o fibra di coda;
- Routing e patching per la posizione del data center e della rete di comunicazione interna;
- Interconnessione degli strumenti e delle apparecchiature di comunicazione.
Caratteristiche del prodotto:
- la fibra rivestita è facile da sbucciare;
- L'elemento rinforzato in filato di aramide rende il cavo ottico dotato di un'eccellente resistenza alla trazione;
- Numero di nuclei multipli e piccolo diametro esterno, struttura di rinforzo centrale non metallica;
- Buone prestazioni di ritardante di fiamma, bassa attenuazione indotta nell'intervallo di temperatura di funzionamento.
Parametri e proprietà ottiche:
| Tipo di fibra ottica | Lunghezza d'onda di prova | Decadimento | Larghezza di banda di iniezione completa (MHZ.km) | Larghezza di banda modale effettiva (MHZ.km) | Radius minimo di piegatura ((mm) | |
| Tipico (dB/km) | Massimo (dB/km) | |||||
| G652D | 1310/1550 nm | 0.36/0.22 | 0.5/0.4 | - Sì, signore. | - Sì, signore. | 16 |
| G657A1 | 0.36/0.22 | 0.5/0.4 | - Sì, signore. | - Sì, signore. | 10 | |
| G657A2 | 0.36/0.22 | 0.5/0.4 | - Sì, signore. | - Sì, signore. | 7.5 | |
| 62.5/125 | 850/1300 nm | 30,010 | 3.5/1.5 | ≥ 200/500 | - Sì, signore. | 30 |
| 50/125 | 30,010 | 3.5/1.5 | ≥ 500/500 | - Sì, signore. | 30 | |
| OM3 | 30,010 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000/... | 7.5 | |
| OM4 | 30,010 | 3.5/1.5 | ≥3500/500 | ≥ 4700/... | 7.5 | |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥ 3500/1850/500 | ≥ 4700/2470/... | 7.5 |

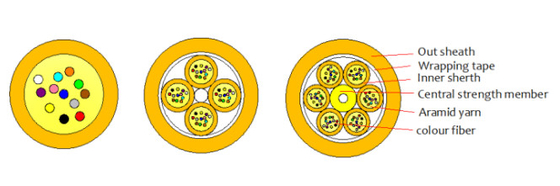

Struttura del prodotto:
| Conteggio di fibre | 2-24 | 26-144 | ||||||
| Fibra ottica | Diametro ((± 1 μm) | 125 μm | ||||||
| Diametro del rivestimento (± 5 μm) | 250 μm | |||||||
| Colore |
1Blu 2. Arancio 3. Verde 4. Marrone 5. Grigio 6. Bianco 7- Rosso 8. Nero 9. Giallo 10. Violeta 11. Rosa 12. Acqua. |
|||||||
| Sottounità | Diametro ((± 0,15 mm) | / | 3.0 mm | |||||
| rinforzo del nucleo | / | Fabbricazione a partire da fibre sintetiche | ||||||
| Materiale della guaina | / | PVC/LSZH | ||||||
| Colore |
Giallo per i cavi mono-modo, arancione per i cavi multi-modo; O altri colori disponibili su richiesta |
|||||||
| Supplementare | / | Riempitore | ||||||
| Membro della forza | rinforzo centrale | / | FRP | |||||
| Involucro esterno | Materiale della guaina | PVC/LSZH | ||||||
| Colore |
Giallo per i cavi mono-modo, arancione per i cavi multi-modo; O altri colori disponibili su richiesta |
|||||||
| Cavo | Conteggio di fibre | Numero di sottounità (12pc/set) | Diametro esterno (mm) | Peso del cavo (kg/km) | Forza di trazione massima ((N) | Resistenza alla frantumazione (N/100 mm) | Radius di curvatura min ((D) | Temperatura di funzionamento |
| A lungo termine/a breve termine | A breve termine | Dinamica/statica | ||||||
| 2-24 | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | ||
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | ||
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | ||
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | ||
Altri requisiti:
Lunghezza del cavo ottico di produzione:2000M
Specificativi per la stampa della guaina esterna del cavo ottico, come:CABLO DI FIBRA OTTICA 144C 17.5 SM G652D-9/125um - LSZH - MM/YY 00000M
FQA:
1D: Lei è un produttore?
R: Sì, siamo un produttore, fornitore di soluzioni FTTH e di soluzioni totali per data center a Shenzhen, Cina, fondato nel 2000.
2. Q: Qual è il vostro MOQ?
A: MOQ può essere 1 pcs, ma il prezzo non è competitivo. Più quantità, il prezzo sarà più competitivo.
3. D: Puoi citare il prezzo FOB?
R: Sì. Possiamo consegnare per via aerea, DHL, TNT, UPC, FEDEX, ecc. Per grandi quantità lo consegneremo via mare.
Possiamo citare il prezzo con il trasporto e il tempo di consegna per voi, dopo che ci fate sapere i requisiti dettagliati con la quantità.
Abbiamo spedizionieri competitivi. Per ulteriori soluzioni, potete contattarci.
4D: Com'è la vostra qualità?
R: La nostra produzione è conforme allo standard IEC, europeo, certificato CE, ISO, RoHS, CPR e ANATEL.
Tutti i prodotti sono testati al 100% prima della consegna.
5. D: Qual e' il tempo di consegna?
A: dipende dalla quantità e dai prodotti. Per il cavo di patch in fibra ottica, il tempo di consegna può essere di 2 -3 giorni lavorativi entro 5000 pcs. Manteniamo i prodotti regolari in magazzino.Possiamo occuparci degli ordini urgenti..
6. D: Qual è la garanzia?
A: dipende da un prodotto diverso, abbiamo 1 anno di garanzia per il cordone da consegna, ma solo responsabile per danni non artificiali.Il trasporto verrà pagato dalla vostra parte.
7D: Cosa hai in valigia?
A: pacchetto standard internazionale di esportazione. Se avete bisogno di stampare il vostro logo sulla confezione, si prega di farcelo sapere prima di quotare.
8. D: Puoi offrire OEM/ODM?
R: Sì, possiamo. Tutti i prodotti accettano OEM / ODM. Possiamo firmare l'accordo di riservatezza.
9D: Posso avere un campione?
R: Dipende da quali prodotti, campione gratuito fornito sotto 10 usd. Il trasporto sarà pagato dall'acquirente prima della consegna.
10D: Come posso ordinare?
A:1. inviare mail o richieste con nome del prodotto, specifiche e quantità a noi. Fornire il vostro indirizzo di ricezione se avete bisogno FOB, CIF, prezzo CFR.
2Offriremo il nostro preventivo con tempo di consegna.
3Dopo che la quotazione sarà confermata, invieremo un investigatore con il nostro conto bancario.
4La produzione verrà organizzata dopo il pagamento ricevuto.
5Confirmi il destinatario prima di consegnarlo.
6Il numero di tracciamento verrà fornito dopo la consegna.
11Qual e' il termine di pagamento?
A: T/T, Western Union, Paypal, MoneyGram in una sola volta. Per grandi quantità, può essere un deposito del 50% in anticipo, il saldo del 50% pagato prima della consegna.
Con lo stesso standard di qualità, se potessi ottenere un prezzo migliore dal mercato, anche TAKFLY potrebbe supportarti allo stesso prezzo.
3 anni di esperienza nel settore della fibra ottica, e' un onore essere il tuo assistente professionale.
