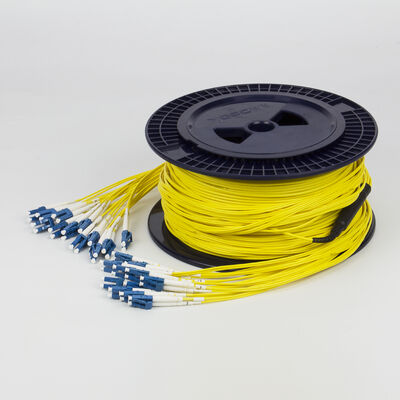

Mini cavo ottico 2 a 144 nuclei, di piccolo diametro, non metallico, LSZH/PVC sheet
Dettagli:
| Luogo di origine: | Cina |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | TK-PC-3.0-1M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | US$0.01~2.79/PC |
| Imballaggi particolari: | Esportazione di imballaggio standard |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union,T/T,MoneyGram/Paypal |
| Capacità di alimentazione: | 10000 pezzi/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | ST a LC OM1 OM2 Fibra ottica duplex patch cord | Perdite di interazione: | ≤0,3 dB |
|---|---|---|---|
| Perdita di ritorno: | PC MM ≥ 35 dB | Tipo di fibra: | OM1/OM2 |
| Diametro: | 3,0 mm | Tipo di connettore: | PC/UPC |
| Materiale della giacca: | LSZH/PVC/PU | Colore: | Arancione o personalizzato |
| Lunghezza d'onda: | 1310 nm, 850 nm | Lunghezza: | 1 m o personalizzato |
| Temperatura di funzionamento: | -40 ℃ ~ 80 ℃ | Diametro della fibra: | 50/125 |
| Grado: | Grado di telecomunicazione | Certificato: | CE/ROHS/REACH |
| Capacità di produzione: | 10000 pezzi/giorno | ||
| Evidenziare: | Mini cavo a fibra ottica,144-core LSZH patch cord,Pvc di piccolo diametro avvolto |
||
Descrizione di prodotto
Mini cavo ottico: da 2 a 144 core
Costruzione non metallica di piccolo diametro con opzioni di guaina in LSZH/PVC
Panoramica del prodotto
Questa serie di mini cavi ottici utilizza fibre colorate da Φ250μm come mezzo di trasmissione ottica, progettata per applicazioni ad alta densità con dimensioni compatte.
Dettagli costruttivi
- Da 2 a 24 nuclei:Fibre colorate rinforzate con elemento di resistenza in filato aramidico, estruse con guaina in PVC o LSZH (a bassa emissione di fumi, senza alogeni, ignifuga)

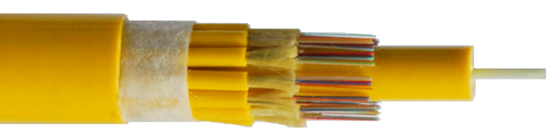

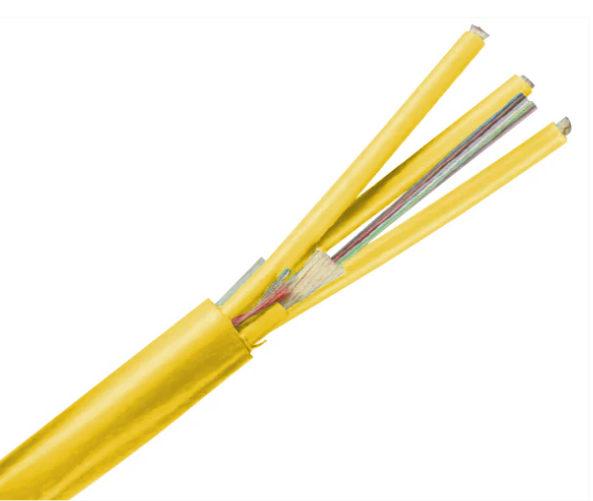

- Da 26 a 144 core:Costruzione a subunità con fibre colorate da 250 µm e rinforzo in filato aramidico all'interno di una guaina interna da 3,0 mm. Presenta un elemento di rinforzo centrale in FRP non metallico con subunità intrecciate attorno al nucleo, rifinito con guaina esterna in PVC o LSZH
Applicazioni
- Cavi e pigtail in fibra ottica per connessioni attive
- Routing e patching nei data center e nelle reti di comunicazione interne
- Interconnessione tra strumenti di prova e apparecchiature di comunicazione
Caratteristiche chiave
- Fibre rivestite easy-strip per una terminazione semplificata
- Elevata resistenza alla trazione grazie al rinforzo del filato aramidico
- Conteggio multifibra con diametro esterno compatto e struttura centrale interamente dielettrica
- Eccellenti prestazioni ignifughe con bassa attenuazione aggiuntiva nell'intero intervallo di temperature operative
Parametri ottici
| Tipo di fibra ottica | Prova la lunghezza d'onda | Decadimento tipico (dB/km) | Decadimento massimo (dB/km) | Raggio minimo di curvatura (mm) |
|---|---|---|---|---|
| G652D | 1310/1550 nm | 0,36/0,22 | 0,5/0,4 | 16 |
| G657A1 | 1310/1550 nm | 0,36/0,22 | 0,5/0,4 | 10 |
| G657A2 | 1310/1550 nm | 0,36/0,22 | 0,5/0,4 | 7.5 |
| 62,5/125 | 850/1300 nm | 3.0/1.0 | 3,5/1,5 | 30 |
| 50/125 | 850/1300 nm | 3.0/1.0 | 3,5/1,5 | 30 |
| OM3 | 850/1300 nm | 3.0/1.0 | 3,5/1,5 | 7.5 |
| OM4 | 850/1300 nm | 3.0/1.0 | 3,5/1,5 | 7.5 |
| OM5 | 850/953 nm/1300 nm | 3.0/.../1.0 | 3,5/.../1,5 | 7.5 |
Struttura del prodotto
| Componente | 2-24 nuclei | 26-144 nuclei |
|---|---|---|
| Fibra ottica | Diametro: 125 µm (±1 µm) | |
| Diametro del rivestimento | 250 µm (±5 µm) | |
| Colori delle fibre | Blu, arancione, verde, marrone, grigio, bianco, rosso, nero, giallo, viola, rosa, acqua | |
| Subunità | / | Diametro: 3,0 mm (± 0,15 mm) |
| Rinforzo del nucleo | Filato di aramide | |
| Materiale della guaina | PVC/LSZH | |
| Colore guaina | Giallo (modalità singola), Arancione (modalità multipla); Altri colori disponibili su richiesta | |
| Membro della forza | / | Rinforzo centrale in FRP |
| Guaina esterna | Materiale: PVC/LSZH; Colore: giallo (modalità singola), arancione (modalità multipla); Colori personalizzati disponibili | |
Specifiche del cavo
| Conteggio delle fibre | Conteggio delle subunità | Diametro esterno (mm) | Peso del cavo (kg/km) | Forza di trazione massima (N) | Raggio di curvatura minimo (D) |
|---|---|---|---|---|---|
| 2-24 | / | 3.0 | 8 | 80/150 | 20/10 |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 20/10 |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 20/10 |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 20/10 |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 20/10 |
Temperatura operativa:Da -20℃ a +70℃
Lunghezza di produzione standard:2000 metri
Domande frequenti
Sei un produttore?
Sì, siamo un produttore e fornitore di soluzioni totali FTTH/data center con sede a Shenzhen, in Cina, fondato nel 2000.
Qual è il tuo MOQ?
Il MOQ può essere 1 pezzo, ma i prezzi diventano più competitivi con quantità maggiori. Forniamo preventivi con trasporto e tempi di consegna in base alle vostre esigenze dettagliate.
Com'è la tua qualità?
La nostra produzione segue gli standard IEC ed europei con certificazioni CE, ISO, RoHS, CPR e ANATEL. Tutti i prodotti vengono sottoposti a test al 100% prima della consegna.
Qual è il tuo tempo di consegna?
Dipende dalla quantità e dai prodotti. I cavi patch in fibra ottica vengono generalmente spediti in 2-3 giorni lavorativi per ordini fino a 5000 pezzi. Manteniamo scorte regolari di prodotti e gestiamo ordini urgenti.
Qual è la tua garanzia?
Garanzia di 1 anno sui cavi di connessione dalla data di consegna per danni non artificiali. Le riparazioni dei danni artificiali sono gratuite, con il cliente responsabile dei costi di trasporto.
Qual è il tuo bagaglio?

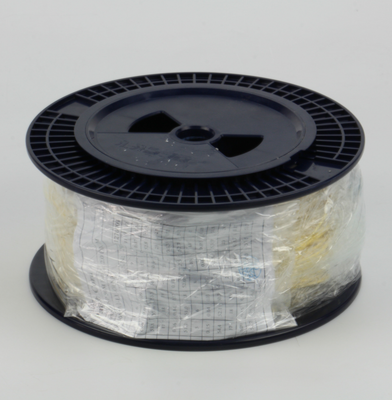

Imballaggio standard internazionale per l'esportazione. Stampa logo personalizzato disponibile su richiesta.
Potete offrire OEM/ODM?
Sì, tutti i prodotti accettano OEM/ODM con accordo di riservatezza disponibile.
Posso avere un campione?
Campioni gratuiti disponibili per prodotti inferiori a $ 10 USD. L'acquirente paga le spese di trasporto prima della consegna.
Come posso ordinare?
1. Invia la richiesta con il nome del prodotto, le specifiche, la quantità e l'indirizzo di consegna
2. Forniamo un preventivo con tempi di consegna
3. Conferma il preventivo e ricevi la fattura proforma
4. La produzione inizia dopo il ricevimento del pagamento
5. Confermare i dettagli del destinatario prima della consegna
6. Numero di tracciabilità fornito dopo la spedizione
2. Forniamo un preventivo con tempi di consegna
3. Conferma il preventivo e ricevi la fattura proforma
4. La produzione inizia dopo il ricevimento del pagamento
5. Confermare i dettagli del destinatario prima della consegna
6. Numero di tracciabilità fornito dopo la spedizione
Qual è il termine di pagamento?
T/T, Western Union, Paypal, MoneyGram. Per importi importanti: acconto 50%, saldo 50% prima della consegna. Abbiniamo prezzi di mercato competitivi per una qualità equivalente.
