Cavo in fibra ottica autoportante completamente dielettrico ADSS-100M – 4/6/12/24/48/96 fibre, portata 100 m, installazione aerea autoportante
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | DX-T1771 corazzato |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Imballaggi particolari: | spone + scatola + cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informazioni dettagliate |
|||
| Raggio di curvatura: | 20D/15D | Installazione: | ATENERA |
|---|---|---|---|
| Guaina: | LSZH | Connetcor: | SC/PC a SC/PC |
| Diametro: | 8.5~16 mm | Tipo di cavo: | Modalità singola |
| Temperatura operativa: | Da -40°C a +70°C | Consentito resistenza alla trazione: | 100n <1000N |
| Lunghezza: | 2000 m per rotolo o su misura | Numero di fibre: | 2 core/4 core |
| Pacchetto di trasporto: | Tamburo di legno | Imballaggio: | tamburo di legno |
| Giacca: | PVC | Metodo di installazione: | Interno/esterno |
| Tipo di connettore: | LC/UPC | Conteggio delle fibre: | 12 |
| Materiale della giacca: | PE | Nucleo: | 12, facoltativo |
| Tempo di garanzia: | 20 anni | Resistenza alla schiaccia: | ≥ 1000N/100mm |
| Struttura del cavo: | Buffer rigido di tipo arco | Codice prodotto: | GJYXCH-1B |
| Materiale della guaina esterna: | MDPE | Resistenza alla trazione: | ≥100N |
| Resistenza alla trazione massima: | 1000n | Modello: | SC/APC~SC/APC |
| Perdita di inserzione: | 0,2 dB | Diametro esterno: | 4.5 mm o su richiesta del cliente |
| materiale esterno: | Fabbricazione a partire da fili metallici | Standard: | IEC60794 |
| Membro della forza: | OEM | Numero della fibra: | 12 core |
| Anno di produzione: | 2010 | Colore guaina esterna: | Nero, grigio, bianco |
| Test lunghezza d'onda: | 1310 nm ~ 1550 nm | Modello del cavo: | GJPFJV |
| Vibrazione: | ≤0,2 dB | Pacchetto: | Ram di legno |
| Rinforzo: | Ferro o KFRP o FRP | Guaina esterna: | PE |
| Nucleo in fibra: | 2 ~ 144 nuclei | Velocità dati: | 4*10G |
| Opzioni in fibra: | G652D,G657A,Om1,Om2,Om3,Om4 | Peso nominale: | 83 |
| Lunghezza d'onda di taglio del cavo: | λcc≤1260um | Installi il modo: | Polvere/installazione sepolta diretta |
| Tubo: | Disegno di tubi sciolti | Materiale: | PE/LSZH |
| Porta: | Ningbo | Colore: | Giallo o personalizzato |
| Materiale della giacca: | PVC | Numero di nucleo: | alla vostra richiesta |
| Spedizione: | TNT, DHL, UPS, FEDEX o EMS | Interno o esterno: | Al coperto |
| Dimensione del tamburo: | 300x300x300 | Lunghezza della fibra: | 1 m o personalizzato |
| Modalità fibra: | G652D G657A | Parole chiave: | Cavo di ADSS |
| Rete: | 4g, 3G | OEM: | Benvenuto |
| Numero di conduttori: | ≥ 10 | ||
| Evidenziare: | Cavo in fibra ottica ADSS 4-96 fibre,cavo in fibra ottica autoportante con portata di 100 m,installazione aerea del cavo in fibra ottica completamente dielettrico |
||
Descrizione di prodotto
Cavo in fibra ottica aerea autoportante completamente dielettrico ADSS-100M
Panoramica del prodotto
Il cavo ADSS (All-Dielectric Self-Supporting) è un cavo aereo non metallico progettato per l'installazione diretta tra pali o torri senza richiedere un cavo messaggero in acciaio. Questa serie supporta campate da 100 metri ed è disponibile con numero di fibre di 4, 6, 12, 24, 48 o 96 fibre. Caratterizzato da una struttura a trefolo a tubo sciolto con materiali completamente dielettrici e senza componenti metallici, è ideale per linee di trasmissione ad alta tensione e applicazioni aeree di telecomunicazione.
Caratteristiche della fibra ottica (G.652D)
| Categoria | Elementi | Unità | Prima di cablato | Dopo cablato |
|---|---|---|---|---|
| Caratteristiche ottiche | Attenuazione a 1310 nm | dB/km | ≤ 0,34 | ≤ 0,38 |
| Attenuazione a 1550 nm | dB/km | ≤ 0,21 | ≤ 0,28 | |
| Lunghezza d'onda a dispersione zero | nm | 1300~1324 | ||
| Pendenza di dispersione nulla | ps/(nm²*km) | ≤ 0,092 | ||
| Lunghezza d'onda di taglio del cavo λcc | nm | ≤ 1260 | ||
| Coefficiente di dispersione 1550 nm | ps/(nm*km) | ≤ 18 | ||
| Coefficiente di dispersione 1625 nm | ps/(nm*km) | ≤ 22 | ||
| PMD Fibra individuale massima | PS/√km | ≤ 0,1 | ||
| Caratteristiche geometriche | Diametro del campo modale (MFD) a 1310 nm | µm | 8.7~9.5 | |
| Diametro del campo modale (MFD) a 1550 nm | µm | 9.8~10.8 | ||
| Indice di rifrazione del gruppo a 1310 nm | / | 1.466 | ||
| Indice di rifrazione del gruppo a 1550 nm | / | 1.467 | ||
| Diametro del rivestimento | µm | 125±0,7 | ||
| Diametro del rivestimento | µm | 235-250 | ||
| Errore di concentricità del nucleo/rivestimento | µm | ≤ 0,6 | ||

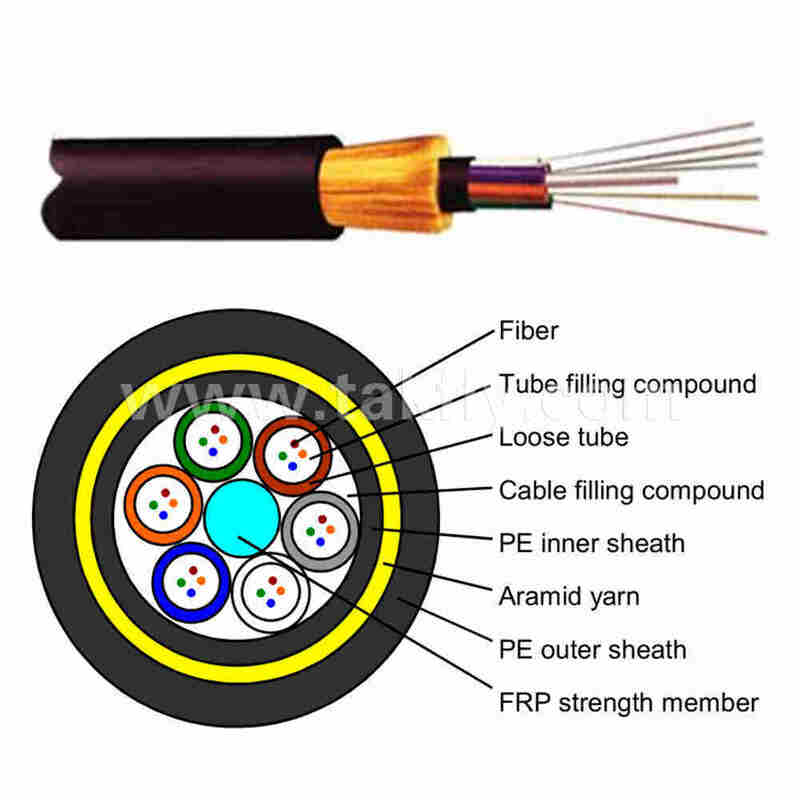

Costruzione del cavo e parametri prestazionali
| Elementi | Descrizioni |
|---|---|
| Categoria Fibra ottica | G652D |
| Conteggi delle fibre | 24| 48| 96 |
| Struttura | 1+6 | 1+8 |
| Materiale CSM | FRP |
| Materiale del tubo sciolto | PBT |
| Materiale che blocca l'acqua | Filati e nastri idrorepellenti |
| Membro di forza periferico | Filati di aramide |
| Materiale della guaina esterna | MDPE (nero) |
| Diametro del cavo (mm) | 9,5 | 10.0 | 11.8 |
| Peso (KG/KM) | 70| 75| 110 |
| Trazione massima consentita (N) | 2700 |
| Portata (m) | 100 |
| Temperatura operativa | Da -40℃ a +70℃ |
Specifiche dell'imballaggio e del tamburo
- Lunghezza dell'imballaggio: 2,0 ~ 4,0 km per tamburo
- Tipo di tamburo: tamburo composito in legno, tipo da esportazione
- Fumigazione: rapporto e timbro forniti quando necessario
Marcatura dei cavi
La guaina esterna è stampata a getto d'inchiostro ogni metro con anno di produzione, tipo di cavo, numero di fibre e marcatura della lunghezza. Marcatura personalizzata disponibile in base alle esigenze del cliente.
Applicazioni
- Comunicazione aerea su linee di trasmissione ad alta tensione (10kV ~ 220kV)
- Reti private di automazione dei sistemi energetici
- Dorsale della rete metropolitana e collegamenti di accesso
- Installazioni a lungo raggio attraverso fiumi o valli
- Accesso alla banda larga nelle zone rurali e montane
Conformità agli standard
- DL/T 788-2016 (Settore energia elettrica)
- YD/T 980-2002 (industria delle telecomunicazioni)
- CEI 60794-4
- IEEE1222
- Telcordia GR-20
Informazioni sull'ordinazione
| Modello | Conteggio delle fibre | Durata | Materiale della guaina | Applicazione tipica |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 metri | MDPE | Linee/distribuzioni a bassa tensione |
| ADSS-100M-6X | 6 | 100 metri | MDPE | Linee/distribuzioni a bassa tensione |
| ADSS-100M-12X | 12 | 100 metri | MDPE | Linee di media tensione |
| ADSS-100M-24X | 24 | 100 metri | MDPE | Linee ad alta tensione |
| ADSS-100M-48X | 48 | 100 metri | MDPE | Linee ad alta tensione/EHV |
| ADSS-100M-96X | 96 | 100 metri | MDPE | Comunicazioni dorsali |
Per il numero di fibre 4/6/12, fornire il codice colore della fibra e la configurazione del tubo sciolto al momento dell'ordine. La fabbrica progetterà di conseguenza.
Domande frequenti
Sei un produttore?
Sì, siamo un produttore e fornitore di soluzioni FTTH e soluzioni totali per data center con sede a Shenzhen, in Cina, fondato nel 2000.
Qual è il tuo MOQ?
Il MOQ può essere 1 pezzo, ma i prezzi diventano più competitivi con quantità maggiori.
Potete citare il prezzo FOB?
SÌ. Consegniamo via aerea (DHL, TNT, UPS, FEDEX) o via mare per grandi quantità. Forniamo soluzioni di spedizione competitive con dettagli sul trasporto e sui tempi di consegna.
Com'è la tua qualità?
La nostra produzione segue gli standard IEC ed europei con certificazioni CE, ISO, RoHS, CPR e ANATEL. Tutti i prodotti sono testati al 100% prima della consegna.
Qual è il tuo tempo di consegna?
Dipende dalla quantità e dai prodotti. Patch cord in fibra ottica: 2-3 giorni lavorativi fino a 5000 pezzi. Disponiamo di prodotti regolari e gestiamo ordini urgenti.
Qual è la tua garanzia?
Garanzia di 1 anno per i cavi di connessione (danno non artificiale). Per i danni artificiali, forniamo la riparazione gratuita con il cliente che copre i costi di trasporto.
Qual è il tuo bagaglio?
Pacchetto standard di esportazione internazionale. Stampa logo personalizzata disponibile su richiesta prima del preventivo.
Potete offrire OEM/ODM?
Sì, tutti i prodotti accettano OEM/ODM. Possiamo firmare accordi di riservatezza.
Posso avere un campione?
Campioni gratuiti disponibili per prodotti inferiori a $ 10. L'acquirente paga il trasporto prima della consegna.
Come posso ordinare?
- Invia richiesta con i dettagli del prodotto e la quantità
- Forniamo preventivo con tempi di consegna
- Conferma il preventivo e ricevi PI con le coordinate bancarie
- La produzione inizia dopo il pagamento
- Confermare il destinatario prima della consegna
- Ricevi il numero di tracciabilità dopo la spedizione
Qual è il termine di pagamento?
T/T, Western Union, Paypal, MoneyGram. Per importi importanti: acconto 50%, saldo 50% prima della consegna. Abbiniamo i prezzi di mercato competitivi.
