TK-B23(32)92-3LCD10 Ricetrasmettitore bidirezionale SFP+ da 10 Gbps, portata 10 km Tx1270/1330 nm / Rx1330/1270 nm
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | TK-B23(32)92-3LCD10 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union, T/T, MoneyGram/Paypal |
| Capacità di alimentazione: | 1000pcs/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | TK-B23(32)92-3LCD10 Ricetrasmettitore bidirezionale SFP+ da 10 Gbps, portata 10 km Tx1270/1330 nm / | Tensione di alimentazione: | 3,14-3,46 V |
|---|---|---|---|
| Corrente di alimentazione: | 300 Ma | Impedenza differenziale di ingresso: | 100 Ω |
| Oscillazione di input dati a terminazione singola: | 180-700 mA | Differenza oscillazione ingresso dati: | 400-1800 mV |
| Trasmetti Disabilita Asserzione Ora: | 10 noi | Oscillazione differenziale dell'uscita dati: | 300-850 mA |
| Temperatura della custodia operativa: | 0 a +70°C | Garanzia: | 1 anno, manutenzione a vita |
| Marchio in fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | Ricetrasmettitore SFP+ da 10 Gbps,portata 10 km,Ricetrasmettitore bidirezionale Tx1270/1330nm |
||
Descrizione di prodotto
TK-B23(32)92-3LCD10 Ricetrasmettitore bidirezionale SFP+ da 10 Gbps TK-B23(32)92-3LCD10 Ricetrasmettitore bidirezionale SFP+ da 10 Gbps Portata 10 km
Tx1270/1330 nm / Rx1330/1270 nm
Panoramica del prodotto
Il ricetrasmettitore monomodale serie TK-B23(32)92-3LCD10 è un modulo collegabile con fattore di forma ridotto progettato per comunicazioni dati ottiche duplex, incluso 10GBASE-LR/LW come definito da IEEE 802.3ae. Dotato di un connettore SFP+ a 20 pin, consente la funzionalità hot plug per un'integrazione perfetta.
Questo modulo è progettato per il funzionamento in fibra monomodale con lunghezze d'onda nominali di 1270 nm o 1330 nm. La sezione del trasmettitore utilizza un laser DFB a pozzo quantico multiplo conforme agli standard di sicurezza laser di Classe 1 secondo IEC-60825.
La sezione del ricevitore incorpora un preamplificatore del rivelatore (IDP) InGaAs integrato montato in un connettore ottico, abbinato a un circuito integrato post-amplificatore limitante per prestazioni ottimali.
Applicazioni
- 10GBASE-LR a 10,3125 Gbps
- 10GBASE-LW a 9.953Gbps
- Altri collegamenti ottici
Caratteristiche principali
- Supporta velocità dati da 9,95 Gb/s a 10,3 Gb/s
- Ricetrasmettitore ottico bidirezionale SFP+ con connettore LC simplex
- Alimentazione singola da 3,3 V
- Fino a 10 km su 9/125um SMF
- A: Trasmettitore laser DFB da 1270 nm, ricevitore da 1330 nm
- B: trasmettitore laser DFB da 1330 nm, ricevitore da 1270 nm
- Conforme a IEEE 802.3ae 10GBASE-LR e 10GBASE-LW
- Conforme SFP+ MSA SFF-8431
- Conforme alla diagnostica digitale SFF-8472
- Conforme alla direttiva RoHS e senza piombo
- Temperatura della custodia operativa: Standard: 0 ~ 70 °C
Standard di conformità
- Conforme SFP+ MSA
- Compatibile con la versione 9.5 di SFF-8472
- Conforme a IEEE802.3-2005
- Compatibile con Telcordia GR-468-CORE
- Conformità FCC 47 CFR Parte 15, Classe B
- FDA 21 CFR 1040.10 e 1040.11, conforme classe 1
- Conforme alla direttiva RoHS
Specifiche tecniche
Note tecniche
- Collegato direttamente ai pin di ingresso dati TX. Successivamente accoppiato AC.
- Oppure circuito aperto
- In terminazione differenziale da 100 ohm.
- 20 - 80%.
- La perdita di segnale è LVTTL. Lo 0 logico indica il funzionamento normale; la logica 1 indica nessun segnale rilevato.
- La sensibilità del ricevitore è conforme alla modulazione sinusoidale dell'alimentazione da 20 Hz a 1,5 MHz fino al valore specificato applicato tramite la rete di filtraggio dell'alimentazione consigliata.

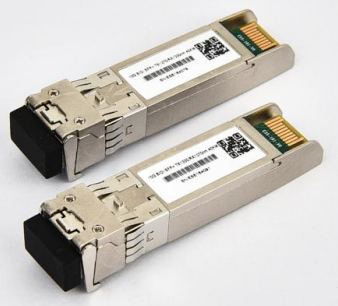

Immagini del prodotto
Perché scegliere TAKFLY
- Oltre 25 anni di esperienza nella produzione di prodotti in fibra ottica
- Oltre 450 addetti all'assemblaggio con oltre 3 anni di esperienza
- Oltre 10 ingegneri di ricerca e sviluppo dedicati all'innovazione
- 16 macchine ad iniezione e linee di produzione importate dalla Germania
- Oltre 30 macchine di prova tra cui strumenti di prova OTDR, 3D, VFL, IL&RL
- Attrezzatura di prova completa: tester di resistenza alla tensione, tester di resistenza allo schiacciamento, tester di misuratori di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione a fiere globali: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo di qualità
- Controllo a campione delle materie prime prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione eseguiti a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli a campione pre-spedizione
Informazioni sulla consegna
- Campioni: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: sacchetti di plastica, cartoni e pallet disponibili su richiesta
Domande frequenti
Q1: Come posso ottenere il catalogo e il listino prezzi?
Si prega di fornire la propria e-mail o le informazioni di contatto tramite il nostro sito Web per ricevere il nostro catalogo e listino prezzi.
Q2: Posso negoziare i prezzi?
Sì, possiamo prendere in considerazione sconti per carichi multipli di container di merci miste.
Q3: A quanto ammonteranno le spese di spedizione?
Le spese di spedizione dipendono dalle dimensioni e dal metodo di spedizione. Forniremo tariffe su richiesta.
Q4: posso farti visita?
Certamente! La nostra fabbrica si trova a Shenzhen, in Cina. Vi preghiamo di contattarci per fissare un appuntamento.
Q5: Cosa succede se ci sono problemi di qualità quando riceviamo la merce?
Se riscontri problemi di qualità durante il disimballaggio, scatta foto come riferimento. Il nostro dipartimento di controllo qualità esaminerà e fornirà le migliori soluzioni, oltre a implementare miglioramenti della qualità per la produzione futura.
Q6: quali sono i termini di imballaggio?
Solitamente imballiamo le merci in blister e cartoni, ma possiamo soddisfare richieste di imballaggio personalizzate da parte dei clienti.
Q7: quali sono i termini di pagamento?
T/T 30% come deposito e saldo del 70% prima della consegna. Forniamo foto di prodotti e imballaggi prima del pagamento finale.
Q8: quali sono i termini di consegna?
EXW, FOB, CFR, CIF, DDU
Q9: Che ne dici dei tempi di consegna?
Generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato. I tempi di consegna specifici dipendono dagli articoli e dalla quantità dell'ordine.
Q10: potete produrre secondo i campioni?
Sì, possiamo realizzare prodotti in base ai vostri campioni o disegni tecnici.
Se sei interessato ai nostri prodotti o hai domande, non esitare a contattarci in qualsiasi momento!
