Cavo per interni in micro fibra ottica GJFH-2-24
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | GJFH-2-24 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union, T/T, MoneyGram/Paypal |
| Capacità di alimentazione: | 1000pcs/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Cavo per interni in micro fibra ottica GJFH-2-24 | Attenuazione SM: | Tipico 0,36/0,22 |
|---|---|---|---|
| Diametro del rivestimento (μm): | 125±1,0 | Attenuazione MM: | Tipico 3.0/1.0 |
| Conteggio delle fibre della fibra ottica: | 1-24C | colore sciolto del tubo: | Il cromatografico |
| Materiale della guaina: | LSZH | Diametro della guaina: | 3,0±0,1 mm |
| Intervallo di temperatura: | -20℃-+60℃ | Garanzia: | 5 anni, manutenzione a vita |
| Marchio in fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | Cavo in fibra ottica micro GJFH-2-24,Cavo in fibra ottica per interni GJFH,Cavo in fibra ottica a 24 nuclei |
||
Descrizione di prodotto
Cable interno a microfibra ottica GJFH-2-24
Visualizzazione del prodotto
Il cavo a fibra ottica per interni GJFH-2-24 è progettato per applicazioni di comunicazione ottica per interni ad alte prestazioni con eccellenti caratteristiche meccaniche e ambientali.
Applicazioni
- Fibra ottica di connessione attiva jumper o fibra di coda
- Routing e patching per data center e locali di rete di comunicazione interna
- Interconnessione degli strumenti e delle apparecchiature di comunicazione
Caratteristiche del prodotto
- Le fibre rivestite sono facili da pelare
- L'elemento rinforzato con filato di aramide offre un'eccellente resistenza alla trazione
- Numero multi-core con piccolo diametro esterno
- Buone prestazioni di ritardo della fiamma con bassa attenuazione indotta entro il range di temperatura di esercizio
Parametri e proprietà ottiche
Specificativi della fibra monomodo
| Tipo di fibra | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Attenuazione (dB) tipica | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| Attenuazione (dB) massima | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| Pendiente di dispersione zero | ≤ 0,091 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 |
| Dispersione (1285~1340 nm) | -3,5 - 3,5ps/ ((nm*km) | -3,5 - 3,5ps/ ((nm*km) | -3,5 - 3,5ps/ ((nm*km) | -3,5 - 3,5ps/ ((nm*km) |
| Diametro del campo di modalità (@1310nm) | 9.1±0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm |
| Cable di lunghezza d'onda di taglio | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm |
| Radius di curvatura minimo | 16 mm | 10 mm | 7.5 mm | 50,0 mm |
| Diametro del rivestimento | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm |
Specifiche per le fibre multi-mode
| Tipo di fibra | 62.5/125 μm (850/1300nm) | 50/125 μm (850/1300nm) | Biom2+ (850/1300nm) | Biom3 (850/1300nm) | Biom4 (850/1300nm) | Biom5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Attenuazione (dB) tipica | 30,010 | 30,010 | 30,010 | 30,010 | 30,010 | 30,010 |
| Attenuazione (dB) massima | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Larghezza di banda (MHz*km) | ≥ 200/≥ 500 | ≥ 400/≥ 500 | ≥ 700/500 | ≥ 1500/500 | ≥3500/500 | ≥ 3500/1850/500 |
| Larghezza di banda modale effettiva | ----/---- | ----/---- | ≥950/--- | ≥ 2000/---- | ≥ 4700/---- | ≥ 4700/2470 |
| 10 Gigabit Ethernet SX (M) | - Cosa? | - Cosa? | ≤ 150/---- | ≤ 300/---- | ≤ 550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | - Cosa? | - Cosa? | - Cosa? | 140/---- | 170/---- | 200 M/----/---- |
| Radius di curvatura minimo | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Diametro del rivestimento | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

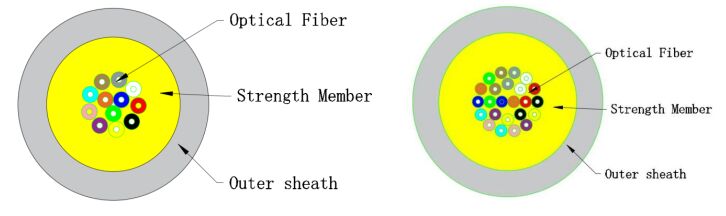

Struttura del prodotto
| Fibra ottica | Conteggio di fibre: 1-24C Colore: cromatografico |
| Capota | Materiale: LSZH |
| Membro della forza | Fabbricazione a partire da fibre sintetiche |
| Colore | A seconda delle esigenze del cliente o del tipo di fibra |
| Diametro | 30,0 ± 0,1 mm |
Caratteristiche meccaniche e ambientali
| Resistenza alla trazione | A breve termine: 150N A lungo termine: 50N |
| Resistenza alla frantumazione | A breve termine: 500N/100mm A lungo termine: 100N/100mm |
| Intervallo di temperatura | -20°C a +60°C |
| Raggio di piegatura | Dinamica: ≥20D Statica: ≥10D |
Imballaggio e consegna
- Imballaggio:Protezione per tamburi di legno, a richiesta del cliente o della nostra azienda.
- Durata della consegna:Lunghezza standard del rullo: 0,5-2,0 km o in base alla richiesta del cliente.
Marcatura del cavo
- Cable Marker ogni metro da stampa a getto d'inchiostro
- Anno di fabbricazione
- Tipo di cavo
- Numero di fibre
- Lunghezza del cavo
- E così via
- Secondo la richiesta del cliente o della nostra azienda
Immagini del prodotto
Perché scegliere Takfly
- 26+ anni di esperienza nella produzione di prodotti in fibra ottica
- 450+ operai di montaggio con 3+ anni di esperienza
- 10+ Ingegneri R&S dedicati all'innovazione
- 16 Macchine per l'iniezione e linee di produzione importate dalla Germania
- 30+ macchine di prova, compresi gli strumenti di prova OTDR, 3D, VFL, IL&RL
- Attrezzature di prova complete: tester di resistenza alla trazione, tester di resistenza alla frantumazione, tester del contatore di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione alla fiera mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo della qualità
- Controllo in loco delle materie prime prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione a metà
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli in loco prima della spedizione
Informazioni sulla consegna
- Campioni:1-3 giorni lavorativi
- Ordini di produzione di massa:3-7 giorni lavorativi
- Imballaggio:Sacchetti di plastica, cartoni e pallet disponibili su richiesta
Domande frequenti
Q1: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?
Per ricevere il nostro catalogo e la nostra lista dei prezzi, si prega di fornire la vostra email o i vostri dati di contatto tramite il nostro sito web.
D2: Posso negoziare i prezzi?
Sì, possiamo prendere in considerazione sconti per carichi multipli di merci miste.
Q3: Quanto saranno le spese di spedizione?
Le spese di spedizione dipendono dalla dimensione della spedizione e dal metodo di spedizione.
D4: Posso farvi visita?
Certo! La nostra fabbrica si trova a Shenzhen, in Cina. Contattateci per fissare un appuntamento.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo le merci?
Se si verificano problemi di qualità durante lo sballo, si prega di scattare foto per riferimento.insieme all'attuazione di miglioramenti di qualità per la produzione futura.
Q6: Quali sono i vostri termini di imballaggio?
In genere imballiamo le merci in scatole a bollicine e cartoni, ma possiamo accogliere richieste di imballaggio personalizzate da parte dei clienti.
Q7: Quali sono le vostre condizioni di pagamento?
T/T 30% come deposito e 70% di saldo prima della consegna. Forniamo foto dei prodotti e imballaggi prima del pagamento finale.
Q8: Quali sono i termini di consegna?
EXW, FOB, CFR, CIF, DDU
D9: Che mi dici del tempo di consegna?
Generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato.
Q10: Puoi produrre secondo i campioni?
Sì, possiamo fabbricare i prodotti in base ai vostri campioni o disegni tecnici.
Se siete interessati ai nostri prodotti o avete domande, sentitevi liberi di contattarci in qualsiasi momento!
