Cavo per interni in micro fibra ottica GJFH-24-288
Riepilogo Prodotto
Cavo per interni in fibra ottica micro GJFH-24-288 Panoramica del prodotto Cavo per interni in fibra ottica micro GJFH-24-288è progettato per applicazioni in fibra ottica per interni ad alte prestazioni con eccellente affidabilità e flessibilità. Applicazioni Ponticello o fibra di coda per ...
Product Custom Attributes
Nome del prodotto:
Cavo per interni in micro fibra ottica GJFH-24-288
Attenuazione SM:
Tipico 0,36/0,22
Diametro del rivestimento (μm):
125±1,0
Attenuazione MM:
Tipico 3.0/1.0
Conteggio delle fibre della fibra ottica:
24-288 C
colore sciolto del tubo:
Il cromatografico
Materiale della guaina:
LSZH
Diametro della guaina:
3,0±0,1 mm
Intervallo di temperatura:
-20℃-+60℃
Garanzia:
5 anni, manutenzione a vita
Marchio in fibra:
Corning, YOFC, OFS, Draka
Evidenziare:
Cavo in fibra ottica micro GJFH-24-288
,Cavo in fibra ottica per interni 288 fibre
,Cavo in fibra GJFH con garanzia
Descrizione di prodotto
Cavo per interni in fibra ottica micro GJFH-24-288
Panoramica del prodotto
Cavo per interni in fibra ottica micro GJFH-24-288è progettato per applicazioni in fibra ottica per interni ad alte prestazioni con eccellente affidabilità e flessibilità.
Applicazioni
- Ponticello o fibra di coda per connessione attiva in fibra ottica
- Instradamento e patch per data center e posizioni di rete di comunicazione interne
- Interconnessione di strumenti e apparecchiature di comunicazione
Caratteristiche del prodotto
- La fibra rivestita è facile da sbucciare
- L'elemento rinforzato in filo di aramide offre un'eccellente resistenza alla trazione
- Numero multi-core con piccolo diametro esterno
- Buone prestazioni ignifughe con bassa attenuazione indotta nell'intervallo di temperatura operativa
Parametri e proprietà ottiche
Specifiche della fibra monomodale
| Tipo di fibra | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Attenuazione (dB) Tipica | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| Attenuazione (dB) Massima | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| Pendenza di dispersione zero | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| Dispersione (1285~1340nm) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| Diametro del campo modale (@1310nm) | 9.1±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm |
| Lunghezza d'onda di taglio del cavo (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Raggio di curvatura minimo (mm) | 16 mm | 10 mm | 7.5 mm | 5.0 mm |
| Diametro del rivestimento (µm) | 125±1.0µm | 125±1.0µm | 125±1.0µm | 125±1.0µm |
Specifiche della fibra multimodale
| Tipo di fibra | 62.5/125 µm (850/1300nm) | 50/125 µm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Attenuazione (dB) Tipica | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| Attenuazione (dB) Massima | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Larghezza di banda (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Larghezza di banda modale effettiva | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Raggio di curvatura minimo (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Diametro del rivestimento (µm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

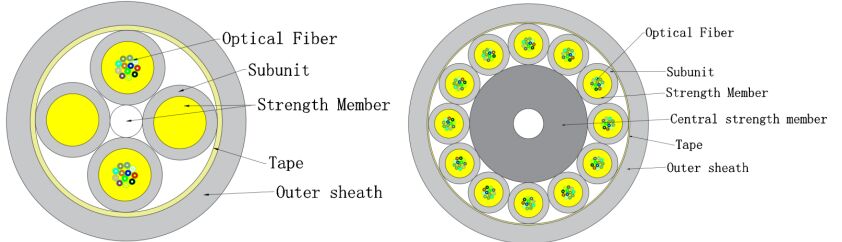

Struttura del prodotto
| Articoli | Descrizioni |
|---|---|
| Fibra ottica |
Conteggio fibre: 24-48, 50-72, 74-96, 98-288 Colore: Il cromatografico |
| Subunità/Riempitivo |
Conteggio: 4, 6, 8, 12 Materiale: LSZH |
| Elemento di resistenza |
Materiale: Filato di aramide Colore: A seconda delle esigenze del cliente o del tipo di fibra Diametro: 3.0±0.1 mm Spessore: 0.5±0.05 mm |
| Elemento di resistenza centrale | Materiale: FRP e guaina |
| Guaina esterna |
Materiale: LSZH Colore: A seconda delle esigenze del cliente o del tipo di fibra |
| Lo strato del pacco |
Materiale: Nastro Diametro: 9.0±0.3, 11.2±0.4, 13.5±0.5, 17.5±0.5 mm |
Caratteristiche meccaniche e ambientali
| Articoli | Descrizioni |
|---|---|
| Resistenza alla trazione |
Breve termine: 150N Lungo termine: 50N |
| Resistenza allo schiacciamento |
Breve termine: 500N/100mm Lungo termine: 100N/100mm |
| Intervallo di temperatura | -20℃ a +60℃ |
| Raggio di curvatura |
Dinamico: ≥20D Statico: ≥10D |
Imballaggio e consegna
- Imballaggio: Protezione con tamburi di legno. Secondo la richiesta del cliente o della nostra azienda.
- Lunghezza di consegna: Lunghezza bobina standard: 0.5-2.0 km o secondo la richiesta del cliente.
Marcatura del cavo
- Marcatore del cavo ogni metro tramite stampa a getto d'inchiostro
- Anno di fabbricazione
- Tipo di cavo
- Numero di fibre
- Lunghezza del cavo
- Ecc.
- Secondo la richiesta del cliente o della nostra azienda
Immagini del prodotto
Perché scegliere TAKFLY
- Oltre 26 anni di esperienza nella produzione di prodotti in fibra ottica
- Oltre 450 operai addetti all'assemblaggio con oltre 3 anni di esperienza
- Oltre 10 ingegneri di ricerca e sviluppo dedicati all'innovazione
- 16 macchine per iniezione e linee di produzione importate dalla Germania
- Oltre 30 macchine di prova tra cui OTDR, 3D, VFL, strumenti di test IL&RL
- Apparecchiature di test complete: tester di resistenza alla trazione, tester di resistenza allo schiacciamento, tester per misuratori di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione a mostre globali: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo di qualità
- Controllo a campione delle materie prime prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione semilavorata
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli a campione prima della spedizione
Informazioni sulla consegna
- Campioni: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: Sacchetti di plastica, cartoni e pallet disponibili su richiesta
