Informazioni dettagliate |
|||
| Evidenziare: | Cavo in fibra ottica micro GJFH-24-288,Cavo in fibra ottica per interni GJFH,Cavo in fibra ottica 288 core |
||
|---|---|---|---|
Descrizione di prodotto
Cavo Indoor in Fibra Ottica Micro GJFH-24-288
Panoramica del Prodotto
Cavo Indoor in Fibra Ottica Micro GJFH-24-288
Applicazioni del Prodotto
- Ponticello di connessione attiva in fibra ottica o fibra di coda
- Instradamento e patch per data center e posizioni di rete di comunicazione indoor
- Interconnessione di strumenti e apparecchiature di comunicazione
Caratteristiche del Prodotto
- La fibra rivestita è facile da sbucciare
- L'elemento rinforzato in filo di aramide offre un'eccellente resistenza alla trazione
- Numero multi-core con piccolo diametro esterno
- Buone prestazioni ignifughe con bassa attenuazione indotta entro l'intervallo di temperatura operativa
Parametri e Proprietà Ottiche
Specifiche della Fibra Monomodale
| Tipo di fibra | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Attenuazione (dB) | Tipica: 0,36/0,22 Massima: 0,5/0,4 |
Tipica: 0,36/0,22 Massima: 0,5/0,4 |
Tipica: 0,36/0,22 Massima: 0,5/0,4 |
Tipica: 0,36/0,22 Massima: 0,5/0,4 |
| Pendenza di dispersione zero | ≤0,091 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² |
| Dispersione (1285~1340nm) | -3,5 - 3,5ps/(nm*km) | -3,5 - 3,5ps/(nm*km) | -3,5 - 3,5ps/(nm*km) | -3,5 - 3,5ps/(nm*km) |
| Diametro del campo modale (@1310nm) | 9,1±0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm |
| Lunghezza d'onda di taglio del cavo (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Raggio di curvatura minimo (mm) | 16 mm | 10 mm | 7,5 mm | 5,0 mm |
| Diametro del rivestimento (µm) | 125±1,0µm | 125±1,0µm | 125±1,0µm | 125±1,0µm |
Specifiche della Fibra Multimodale
| Tipo di fibra | 62,5/125 µm (850/1300nm) | 50/125 µm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Attenuazione (dB) | Tipica: 3,0/1,0 Massima: 3,5/1,5 |
Tipica: 3,0/1,0 Massima: 3,5/1,5 |
Tipica: 3,0/1,0 Massima: 3,5/1,5 |
Tipica: 3,0/1,0 Massima: 3,5/1,5 |
Tipica: 3,0/1,0 Massima: 3,5/1,5 |
Tipica: 3,0/1,0 Massima: 3,5/1,5 |
| Larghezza di banda (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Larghezza di banda modale effettiva | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Raggio di curvatura minimo (mm) | 30 | 30 | 7,5 | 7,5 | 7,5 | 7,5 |
| Diametro del rivestimento (µm) | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 |

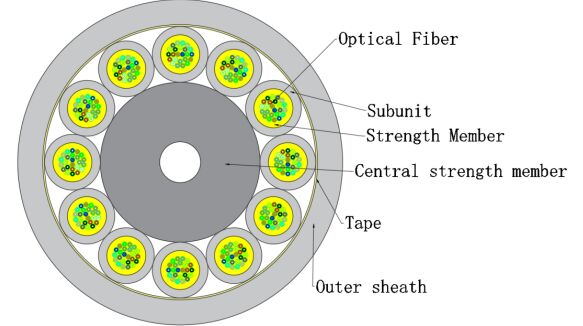

Struttura del Prodotto
| Articoli | Descrizioni |
|---|---|
| Fibra Ottica |
Conteggio fibre: 24-48 | 50-72 | 74-96 | 98-288 Colore: Il cromatico |
| Subunità/Riempitivo |
Conteggio: 4 | 6 | 8 | 12 Materiale: LSZH |
| Elemento di resistenza |
Materiale: Filo di aramide Colore: A seconda delle esigenze del cliente o del tipo di fibra Diametro: 3,0±0,1 mm Spessore: 0,5±0,05 mm |
| Elemento di resistenza centrale | Materiale: FRP e guaina |
| Guaina esterna |
Materiale: LSZH Colore: A seconda delle esigenze del cliente o del tipo di fibra |
| Lo strato del pacco |
Materiale: Nastro Diametro: 9,0±0,3 | 11,2±0,4 | 13,5±0,5 | 17,5±0,5 mm |
Caratteristiche Meccaniche e Ambientali
| Articoli | Descrizioni |
|---|---|
| Resistenza alla trazione | Breve termine: 150N Lungo termine: 50N |
| Resistenza allo schiacciamento | Breve termine: 500N/100mm Lungo termine: 100N/100mm |
| Intervallo di temperatura | -20℃ a +60℃ |
| Raggio di curvatura | Dinamico: ≥20D Statico: ≥10D |
Imballaggio e Consegna
- Imballaggio: Protezione con tamburi di legno. In base alle richieste del cliente o della nostra azienda.
- Lunghezza di consegna: Lunghezza standard della bobina: 0,5-2,0 km o in base alle richieste del cliente.
Marcatura del cavo
- Marcatore del cavo ogni metro tramite stampa a getto d'inchiostro
- Anno di fabbricazione
- Tipo di cavo
- Numero di fibre
- Lunghezza del cavo
- Ecc.
- In base alle richieste del cliente o della nostra azienda
Immagini del Prodotto
Perché Scegliere TAKFLY
- Oltre 26 anni di esperienza nella produzione di prodotti in fibra ottica
- Oltre 450 operai di assemblaggio con oltre 3 anni di esperienza
- Oltre 10 ingegneri di ricerca e sviluppo dedicati all'innovazione
- 16 macchine a iniezione e linee di produzione importate dalla Germania
- Oltre 30 macchine di prova tra cui OTDR, 3D, VFL, strumenti di test IL&RL
- Apparecchiature di test complete: tester di resistenza alla trazione, tester di resistenza allo schiacciamento, tester di misuratori di potenza, controllori di luce
- Marchio OEM accettato
- Partecipazione a mostre globali: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Controllo Qualità
- Controllo a campione delle materie prime prima della produzione
- Ispezione completa dopo ogni singolo processo
- Controlli completi della produzione semilavorata
- Ispezione completa del prodotto finito prima dell'imballaggio
- Controlli a campione prima della spedizione
Informazioni sulla Consegna
- Campioni: 1-3 giorni lavorativi
- Ordini di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: Sacchetti di plastica, cartoni e pallet disponibili su richiesta
Domande Frequenti
Q1: Come posso ottenere il vostro catalogo e listino prezzi?
Si prega di fornire la propria email o le informazioni di contatto tramite il nostro sito web per ricevere il nostro catalogo e listino prezzi.
Q2: Posso negoziare i prezzi?
Sì, potremmo considerare sconti per più carichi di container di merci miste.
Q3: Quanto costeranno le spese di spedizione?
Le spese di spedizione dipendono dalle dimensioni della spedizione e dal metodo di spedizione. Forniremo le spese su richiesta.
Q4: Posso farvi visita?
Certamente! La nostra fabbrica si trova a Shenzhen, in Cina. Vi preghiamo di contattarci per fissare un appuntamento.
Q5: Cosa succede se c'è un problema di qualità quando riceviamo la merce?
In caso di problemi di qualità all'apertura della confezione, si prega di scattare delle foto per riferimento. Il nostro reparto QC indagherà e fornirà le migliori soluzioni, oltre a implementare miglioramenti della qualità per la produzione futura.
Q6: Quali sono i vostri termini di imballaggio?
Di solito imballiamo le merci in scatole blister e cartoni, ma possiamo soddisfare le richieste di imballaggio personalizzate dei clienti.
Q7: Quali sono i vostri termini di pagamento?
T/T 30% come deposito e 70% di saldo prima della consegna. Forniamo foto dei prodotti e dell'imballaggio prima del pagamento finale.
Q8: Quali sono i vostri termini di consegna?
EXW, FOB, CFR, CIF, DDU
Q9: Come circa i tempi di consegna?
Generalmente 5-7 giorni lavorativi dopo aver ricevuto il pagamento anticipato. I tempi di consegna specifici dipendono dagli articoli e dalla quantità dell'ordine.
Q10: Potete produrre secondo i campioni?
Sì, possiamo produrre prodotti in base ai vostri campioni o disegni tecnici.
Se sei interessato ai nostri prodotti o hai domande, non esitare a contattarci in qualsiasi momento!
