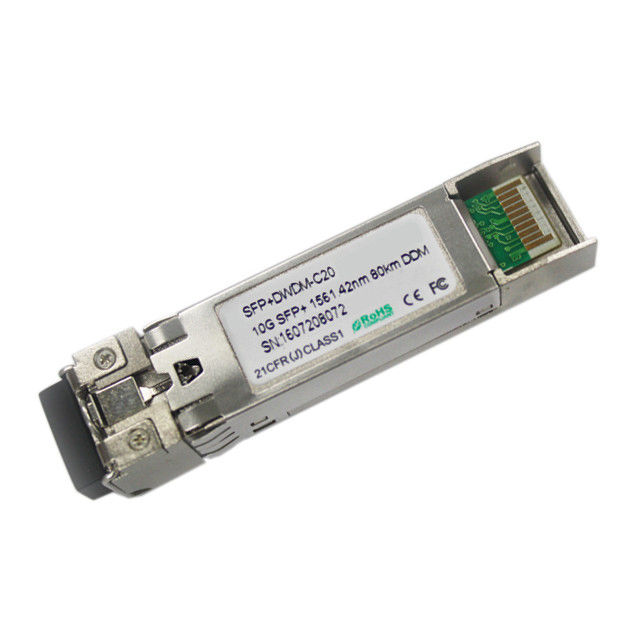

griglia del ITU della C-banda 50GHz 100GHz 200GHz dello ZR 80KM 24dB EML di 10G DWDM SFP+
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Takfly |
| Certificazione: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Numero di modello: | TKSFPP192DMB24-XX |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 150 ~ USD 180 |
| Imballaggi particolari: | contenitore + spone + cartone di bolla |
| Tempi di consegna: | 3-5 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram, Paypal, L/C |
| Capacità di alimentazione: | 30000pcs/month |
|
Informazioni dettagliate |
|||
| Velocità: | 10Gbps | Distanza di trasmissione: | 80km |
|---|---|---|---|
| Lunghezza d'onda: | C-banda | Marca compatibile del commutatore: | CISCO/HP/Huawei/H3C/Juniper/ZTE/........ |
| Evidenziare: | 10G DWDM SFP+,10G DWDM SFP+,24dB 200GHz DWDM SFP+ |
||
Descrizione di prodotto
griglia del ITU della C-banda 50GHz 100GHz 200GHz dello ZR 80KM 24dB EML di 10G DWDM SFP+
descrizione di 10G DWDM 80KM SFP+
Il ricetrasmettitore dello ZR DWDM di Takfly SFP+ è progettato per le applicazioni di Manica della fibra 10GBASE-ER/EW e 8.5G/10G. Il ricetrasmettitore consiste di due sezioni: La sezione del trasmettitore incorpora un laser colded di EML. E la sezione del ricevitore consiste di un fotodiodo di APD integrato con un TIA. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser. Le funzioni di sistemi diagnostici di Digital sono disponibili via un'interfaccia seriale a due fili, come specificato in SFF-8472, che permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico trasmesso, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
caratteristiche di 10G DWDM 80KM SFP+
- Lunghezza di collegamento fino a 80km
- Soddisfacente rispetto a SFF-8431 e a IEE802.3ae
- Adatto ad uso nei sistemi di gioco di canale 100GHz DWDM
- Tasso di dati ≤4.25Gbps o 9.95Gbps selezionabile alle velocità di trasmissione 10.3Gbps
- Trasmettitore raffreddato di EML e ricevitore di APD
- Massimo di dissipazione di potere basso 1.4W
- -5ºC alla temperatura di caso di funzionamento 70ºC
- Singola alimentazione elettrica 3.3V
- Il monitoraggio di prestazione diagnostico della temperatura del modulo, le tensioni di rifornimento, corrente di polarizzazione del laser, trasmette il potere ottico, riceve il potere ottico
- RoHS compiacente e senza piombo
applicazione di 10G DWDM 80KM SFP+
- 10GBASE-ZR/ZW
- Manica della fibra 10G (con/senza FEC)
Valutazioni massime assolute
| Parametro | Simbolo | Min | Massimo | Unità |
| Tensione di rifornimento | Vcc | -0,5 | 3,8 | V |
| Temperatura di stoccaggio | Prova | -40 | 85 | ºC |
| Umidità relativa | Rh | 0 | 85 | % |
Condizioni di gestione
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Tensione di rifornimento | Vcc | 3,13 | 3,3 | 3,47 | V |
| Rifornimento corrente | Icc | - | 420 | 610 | mA |
| Temperatura di caso di funzionamento | TCA | -5 | - | 70 | ºC |
| Dissipazione di potere del modulo | Pm | - | 1,4 | 2 | W |
Note:
[1] corrente del rifornimento è divisa fra VCCTX e VCCRX.
l'afflusso [di 2] è definito come livello attuale sopra i requisiti correnti dello stato di stabilità.
Specifiche del trasmettitore – elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Tasso di dati | Mra | - | 10,3 | 11,3 | GBP |
| Impedenza differenziale introdotta | Orlo | - | 100 | - | Ω |
| Differenziali immissione dei dati | VtxDIFF | 120 | - | 850 | sistemi MV |
| Trasmetta per disattivare la tensione | VD | 2,0 | - | Vcc3+0.3 | V |
| Trasmetta per permettere alla tensione | Ven | 0 | - | +0,8 | V |
| Trasmetta per disattivare per asserire il tempo | Vn | - | - | 100 | noi |
Specifiche del ricevitore – ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Lunghezza d'onda di funzionamento introdotta | λ | 1260 | - | 1620 | nanometro |
| Sensibilità del ricevitore [1] | - | - | -24 | dBm | |
| Alimentazione in ingresso entrata massima | RX-sovraccarico | - | - | -8 | dBm |
| Perdita di segnale asserita | -34 | - | - | dBm | |
| Il LOS De-ha asserito | - | - | -24 | dBm | |
| Isteresi di LOS | 0,5 | - | - |
dB |
Note:
[1] misurato con il segnale della prova di conformità per i BER = 10–12. IvalorisollecitatidellasensibilitànellatavolasonoperlemisurelivellatedeiBERdelsistemachecomprendonoglieffettideicircuitidiCDR. È raccomandatochealmeno0,4marginisupplementarididBsiano assegnatiselemisurelivellatecomponentisono effettuate
senza gli effetti dei circuiti di CDR.
Compatibilità
Tutti i moduli del ricetrasmettitore di Takfly sono originario aperto, possono essere codificati per essere completamente - compatibili con i prodotti ed i dispositivi delle marche importanti, quali Intel, Dell, Finisar, il Arista, HP, Mellanox, il ginepro, HUAWEI, H3C, ecc. Per i dispositivi di altre marche, specifichi prego quando l'ordinazione in moda da poterci scrivere noi i codici corrispondenti per la vostra applicazione facile.
Dimensione
FAQ:
Q: Fornite il servizio dell'OEM?
: Sì, possiamo stampare il vostro logo o etichetta sui prodotti o sulla scatola.
Q: Potete fornire i campioni liberi?
: Alcuni dei campioni bassi del valore possono essere liberi per voi, ma avete bisogno della paga per il costo di spedizione.
Q: Come potete garantire la qualità?
: Costruisca sul nostro sistema di gestione della qualità perfetto, tutti i nostri prodotti erano 100% provato prima della spedizione.
Q: Che cosa è il vostro termine di consegna?
: Generalmente, campione: 3~5 giorni lavorativi. Ordine convenzionale: 7-10 giorni lavorativi.
Q: Che cosa è i vostri termini di pagamento?
: Accettiamo T/T, Western Union, Paypal, L/C
Per i campioni: pagamento 100%. Ordine convenzionale: 30%~100% come deposito, pagamento dell'equilibrio prima della spedizione.
