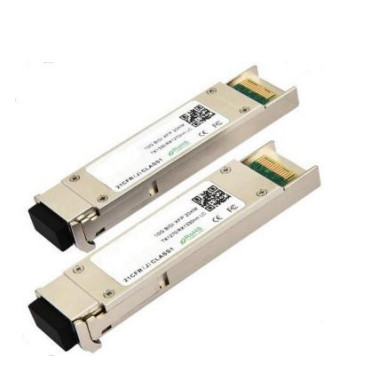

10Gbps Bi-Directional XFP Transceiver 20KM Reach Tx1270/Rx1330nm Tx1330/Rx1270nm
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | TK-Bxx92-3LCD20 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informazioni dettagliate |
|||
| Rapporto: | 50/50. | lunghezza d'onda centrale: | 1450nm |
|---|---|---|---|
| Perdita di inserimento: | ≤ 0,3 dB | Peso del pacchetto: | 10 g |
| Tipo di pacchetto: | Fibra nuda, tubo sciolto da 900 mm, cavo da 2 mm | Wavelegth: | 1310 nm |
| Allineamento dell'asse: | Asse lento o asse veloce | Intervallo di lunghezza d'onda: | 1310nm, 1550nm |
| Applicazione: | Sistemi di comunicazione ottica | Rapporto del separatore: | 98/2 |
| Temperatura di conservazione: | -40°C a +85°C | Numero di porta: | 1X2 |
| Lunghezza della fibra: | 1 m | Fibra: | Fibra PM Corning da 980 nm |
| Capacità di gestione della potenza: | Potere elevato | ||
| Evidenziare: | Trasmettitore XFP bidirezionale,Trasmettitore XFP da 20 km,Trasmettitore XFP da 10 Gbps |
||
Descrizione di prodotto
- TAKFLY XFP-TKBxx92-3LCD20 è compatibile con l'IEEE803.3ae 10Gbase-Bx. e la distanza di trasmissione fino a 20KM su SMF.
- Il modulo trasmettitore comprende un trasmettitore con un trasmettitore laser DFB da 1270/ 1330 nm,un preamplificatore (IDP) con rilevatore integrato da 1330/ 1270 nm montato in un'intestazione ottica e un circuito integrato post-amplificatore limitante. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
- Sì.
Caratteristiche
- Supporta tassi di bit da 9,95 Gb/s a 10,5 Gb/s
- - Sì.Impresa XFP con spina a caldo
-
Lunghezza massima del collegamento di 20 km con SMF
-
Trasmettitore laser DFB da 1270/ 1330 nm e Ricevitore da 1330/ 1270 nm
-
Pacchetto XFP MSA con connettore LC
-
Non è richiesto un orologio di riferimento
-
Supporto per il ritorno.
-
+3,3V, +1,8V alimentazione
-
Dissipazione di potenza < 2 W
-
Compatibile con la RoHS
-
Funzioni di diagnostica digitale integrate
-
Intervallo di temperatura da 0°C a 70°C
Applicazioni
- 10GBASE-LR a 10,3125Gbps
- 10GBASE-LW a 9,953Gbps
- 10GBASE-BX 10G Ethernet
Classificazione massima assoluta
| Parametro | Il simbolo | Min.. | Tipologia. | Max.. | Unità | Nota |
| Temperatura di conservazione | T | - Quaranta. | - | 85 | oC | |
| Umidità ambientale di stoccaggio | HA | 5 | - | 95 | % | |
| Umidità relativa di esercizio | RH | - | - | 85 | % | |
| Tensione dell'alimentazione | VCC | - Zero.3 | - | 4 | V. | |
| Tensione di ingresso del segnale | VCC | Vcc-0.3 | - | Vcc+0.3 | V. |
Condizioni di esercizio raccomandate
| Parametro | Il simbolo | Min.. | Tipologia. | Max.. | Unità | Nota |
| Temperatura di funzionamento ambientale | TA | 0 | - | 70 | oC | Senza flusso d'aria |
| Tensione dell'alimentazione | VCC | 3.14 | 3.3 | 3.47 | V. | |
| Corrente di alimentazione | CPI | - | - | 450 | mA | |
| Tasso di dati | BR | 10.3125 | Gbit/s | |||
| Distanza di trasmissione | TD | 2 | - | 20 | km | Nota (1) |
| Fibra accoppiata | Fibra mono-moda | ITU-T G.652 | ||||
Specifica del trasmettitore
| Parametro | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota |
| Potenza media di lancio | O.P. | -2 | - | 2 | dBm | |
| Potenza media di lancio (Laser off) | F-PUT |
- |
- |
- Trenta | dBm | Nota (1) |
| Amplitudine di modulazione ottica | OMA | -3 | - | - | dBm | Nota (1) |
| Intervallo di lunghezza d'onda centrale | λC | 1270/1330 | nm | |||
| Rapporto di soppressione in modalità laterale | SMSR | 30 | - | - | dB | |
| Ampiezza di banda dello spettro ((-20dB) | σ | - | - | 1 | nm | |
| Rapporto di estinzione | Pronto soccorso | 3.5 | 6 | - | dB | Nota (2) |
| Maschera oculare di uscita | Conforme alla norma FC_PI_4 REV 7.0 | Nota (2) | ||||
1) La potenza ottica viene lanciata in SMF
2) Misurato con modello di prova RPBS 2^31-1 @10.3125Gbs
Specifica del ricevitore
| Parametro | Il simbolo | Min.. | Tipologia. | Max.. | Unità | Nota |
| Lunghezza d'onda ottica di ingresso | λIN | 1330/1270 | nm | |||
| Sensibilità media del ricevitore | Numero PIN | - | - | - Quattordici.4 | dBm | Nota (1) |
| Potenza di saturazione di ingresso ( sovraccarico) | PSAT | 0.5 | - | - | dBm | Nota (1) |
| Dati di riferimento | PA | - Trenta | - | - | dBm | |
| Risparmio di capitale | PD | - | - | - 15 | dBm | |
| LOS - isteresi | PHys | 0.5 | - | 4 | dB |
1) Misurato con modello di prova RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Caratteristiche dell'interfaccia elettrica
| Parametro | Il simbolo | Min.. | Tipologia. | Max.. | Unità | Nota |
| Corrente totale di alimentazione | Icc | - | - | 350 | mA | |
| Trasmettitore | ||||||
| Tensione di ingresso differenziale dei dati | VDT | 120 | - | 820 | mVp-p | |
| Impedenza di ingresso della linea differenziale | RIN | 85 | 100 | 115 | Ohm. | |
| Fatto di errore del trasmettitore | VFaultH | 2.4 | - | Vcc | V. | |
| Fatto di errore del trasmettitore | VFaultL | - Zero.3 | - | 0.8 | V. | |
| Disattivare il trasmettitore tensione alta | VDisH | 2 | - | Vcc+0.3 | V. | |
| Disattivare il trasmettitore tensione bassa | VDisL | - Zero.3 | - | 0.8 | V. | |
| Ricevitore | ||||||
| Tensione di uscita differenziale dei dati | VDR | 300 | - | 850 | mVp-p | |
| Impedenza di uscita della linea differenziale | Strada | 80 | 100 | 120 | Ohm. | |
| Ricevitore LOS Pull up Resistor | RLOS | 4.7 | - | 10 | KOhm | |
| Data Output Tempo di aumento/abbassamento | tr/tf | 20 | - | - | ps | |
| LOS di uscita ad alta tensione | VLOSH | 2 | - | Vcc | V. | |
| Loss di uscita a bassa tensione | VLOSL | - Zero.3 | - | 0.4 | V. | |
Pin Descrizione
|
Pin |
Logica |
Il simbolo |
Nome/descrizione |
Nota |
| 1 | GND | Modulo di terra | 1 | |
| 2 | VEE5 | Opzionale 5.2 Fornitura di alimentazione Non richiesta | ||
| 3 | LVTTL-I | Mod-Desel | Disselezione del modulo; quando tenuto basso consente al modulo di rispondere ai comandi di interfaccia seriale a 2 fili | |
| 4 | LVTTL-O | Interrompere | Interrompere (bar); indica la presenza di una condizione importante che può essere letta tramite l'interfaccia seriale a due fili | 2 |
| 5 | LVTTL-I | TX_DIS | Disattivare il trasmettitore; spegnere la sorgente laser del trasmettitore | |
| 6 | VCC5 | +5 Fornitura di energia | ||
| 7 | GND | Modulo di terra | 1 | |
| 8 | VCC3 | Fornitore di alimentazione +3,3V | ||
| 9 | VCC3 | Fornitore di alimentazione +3,3V | ||
| 10 | LVTTL-I | SCL | Orologio di interfaccia a due fili in serie | 2 |
| 11 | LVTTLI/O | SDA | Linea di dati di interfaccia a due fili seriale | 2 |
| 12 | LVTTL-O | Mod_Abs |
Modulo assente; indica che il modulo non è presente. il modulo. |
2 |
| 13 | LVTTL-O | Mod_NR |
Modulo non pronto; XGIGA lo definisce come un OR logico tra RX_LOS e perdita di blocco in TX/RX. |
2 |
| 14 | LVTTL-O | RX_LOS | Indicatore di perdita di segnale del ricevitore | 2 |
| 15 | GND | Modulo di terra | 1 | |
| 16 | GND | Modulo di terra | 1 | |
| 17 | CML-O | Ricerca e sviluppo. | Immissione di dati invertiti dal ricevitore | |
| 18 | CML-O | RD+ | Immissione di dati non invertita dal ricevitore | |
| 19 | GND | Modulo di terra | 1 | |
| 20 | VCC2 | Fornitura di alimentazione +1,8V | ||
|
21 |
LVTTL-I |
P_Down/RST |
Power Down; quando alto, pone il modulo in bassa potenza in modalità stand-by e sul bordo di caduta di P_Down inizia un ripristino del modulo |
|
| Ripristino; il bordo in caduta inizia un ripristino completo del modulo, compresa l'interfaccia seriale a due fili, equivalente a un ciclo di alimentazione. | ||||
| 22 | VCC2 | Fornitura di alimentazione +1,8V | ||
| 23 | GND | Modulo di terra | 1 | |
| 24 | PECL-I | Per il trattamento del trattamento: | Orologio di riferimento input non invertito, AC accoppiato sulla scheda host | 3 |
| 25 | PECL-I | Per la somministrazione del medicinale | Input inverso dell'orologio di riferimento, AC accoppiato sulla scheda host | 3 |
| 26 | GND | Modulo di terra | 1 | |
| 27 | GND | Modulo di terra | 1 | |
| 28 | CML-I | TD- | Input di dati invertito del trasmettitore | |
| 29 | CML-I | TD+ | Input di dati non invertito del trasmettitore | |
| 30 | GND | Modulo di terra | 1 |
Nota:
1) Il circuito di terra del modulo è isolato dalla terra del telaio del modulo all'interno del modulo.
2) Collettore aperto; deve essere tirato su con 4,7 k ≈ 10 kohms sulla scheda ospitante a una tensione compresa tra 3,15 V e 3,6 V.
3) L'XFP-10GER non richiede l'input dell'orologio di riferimento.
Blocco raccomandato Circuito
Disegno Dimensioni
Rispetto della normativa
| Caratteristica | Riferimento | Prestazioni |
| Scarica elettrostatica (ESD) | IEC/EN 61000-4-2 | Compatibile con le norme |
| Interferenze elettromagnetiche (EMI) |
FCC Parte 15 Classe B EN 55022 Classe B (CISPR 22A) |
Compatibile con le norme |
| Sicurezza dell'occhio laser | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Prodotto laser di classe 1 |
| Riconoscimento dei componenti | IEC/EN 60950, UL | Compatibile con le norme |
| RoHS | 2002/95/CE | Compatibile con le norme |
| EMC | EN 61000-3 | Compatibile con le norme |
Funzioni diagnostiche digitali
I ricevitori TAKFLY TK-B3524-3LCD2 supportano il protocollo di comunicazione seriale a 2 fili come definito nella SFP MSA. È molto strettamente correlato all'E2PROM definito nello standard GBIC,con le stesse caratteristiche elettriche.
- Sì.
L'ID seriale standard SFP fornisce l'accesso alle informazioni di identificazione che descrivono le capacità del transceiver, le interfacce standard, il produttore e altre informazioni.
Inoltre, i ricevitori TAKFLY SFP forniscono un'interfaccia di monitoraggio diagnostico digitale avanzata unica, che consente l'accesso in tempo reale ai parametri operativi del dispositivo come la temperatura del ricevitore,corrente di bias laser, potenza ottica trasmessa, potenza ottica ricevuta e tensione di alimentazione del ricevitore.che avvisa gli utilizzatori finali quando determinati parametri di funzionamento sono al di fuori di un intervallo normale impostato in fabbrica.
- Sì.
L'SFP MSA definisce una mappa di memoria di 256 byte in E2PROM accessibile tramite un'interfaccia seriale a 2 fili all'indirizzo 8bit 1010000X (A0h).L'interfaccia di monitoraggio diagnostico digitale utilizza l'indirizzo di 8 bit 1010001X (A2h), quindi la mappa di memoria ID seriale originariamente definita resta invariata.è quindi pienamente compatibile con le specifiche GBIC e con l'accordo SFP Multi Source.
Le informazioni operative e diagnostiche sono monitorate e riportate da un Digital Diagnostics Transceiver Controller (DDTC) all'interno del transceiver, a cui si accede tramite un'interfaccia seriale a 2 fili.Quando il protocollo seriale è attivato, il segnale di clock seriale (SCL, Mod Def 1) è generato dall'host. Il clock di bordo positivo invia i dati nel transceiver SFP in quei segmenti dell'E2PROM che non sono protetti da scrittura.L'orologio di bordo negativo dei dati dal ricevitore SFPIl segnale di dati seriali (SDA, Mod Def 2) è bidirezionale per il trasferimento di dati seriali.
- Sì.
L'host utilizza SDA in combinazione con SCL per segnare l'inizio e la fine dell'attivazione del protocollo seriale.Le memorie sono organizzate come una serie di parole di dati a 8 bit che possono essere indirizzate singolarmente o sequenzialmenteLa diagnostica digitale per il TK-B3524-3LCD2 è calibrata internamente per impostazione predefinita.
