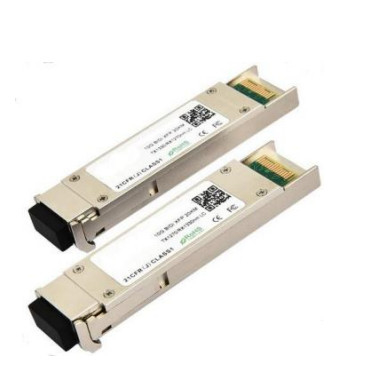

10Gbps XFP Bi-Directional Transceiver, 60KM Reach Tx1270/1330nm / Rx1330/1270 nm
Dettagli:
| Luogo di origine: | Guangdong, Shenzhen |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numero di modello: | TK-Bxx92-3LCD60 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Pic |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informazioni dettagliate |
|||
| Rapporto: | 50/50. | lunghezza d'onda centrale: | 1450nm |
|---|---|---|---|
| Perdita di inserimento: | ≤ 0,3 dB | Peso del pacchetto: | 10 g |
| Tipo di pacchetto: | Fibra nuda, tubo sciolto da 900 mm, cavo da 2 mm | Wavelegth: | 1310 nm |
| Allineamento dell'asse: | Asse lento o asse veloce | Intervallo di lunghezza d'onda: | 1310nm, 1550nm |
| Applicazione: | Sistemi di comunicazione ottica | Rapporto del separatore: | 98/2 |
| Temperatura di conservazione: | -40°C a +85°C | Numero di porta: | 1X2 |
| Lunghezza della fibra: | 1 m | Fibra: | Fibra PM Corning da 980 nm |
| Capacità di gestione della potenza: | Potere elevato | ||
| Evidenziare: | Trasmettitore bidirezionale 1330nm XFP,60 km XFP trasmettitore bidirezionale,Trasmettitore bidirezionale XFP da 10 Gbps |
||
Descrizione di prodotto
- TAKFLY XFP-TKBxx92-3LCD60 è conforme alla norma IEEE803.3ae 10Gbase-Bx. e la distanza di trasmissione è fino a 60 km su SMF.
-
The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
Caratteristiche
- Supporta tassi di bit da 9,95 Gb/s a 10,5 Gb/s
- - Sì.Impresa XFP con spina a caldo
-
Lunghezza massima del collegamento di 60 km con SMF
-
Trasmettitore laser DFB da 1270/ 1330 nm e Ricevitore da 1330/ 1270 nm
-
Pacchetto XFP MSA con connettore LC
-
Non è richiesto un orologio di riferimento
-
Supporto per il ritorno.
-
+3,3V, +1,8V alimentazione
-
Dissipazione di potenza < 2 W
-
Compatibile con la RoHS
-
Funzioni di diagnostica digitale integrate
-
Intervallo di temperatura da 0°C a 70°C
Applicazioni
- 10GBASE-ER 10G Ethernet a 10,3125Gbps
- 10GBASE-EW 10G Ethernet a 9,953Gbps
- 1200-SM-LL-L 1-0G Fiber Channel a 10.51875Gbps
Classificazione massima assoluta
| Parametro | Il simbolo | Min.. | Tipologia. | Max.. | Unità | Nota |
| Temperatura di conservazione | T | - Quaranta. | - | 85 | oC | |
| Umidità ambientale di stoccaggio | HA | 5 | - | 95 | % | |
| Umidità relativa di esercizio | RH | - | - | 85 | % | |
| Tensione dell'alimentazione | VCC | - Zero.3 | - | 4 | V. | |
| Tensione di ingresso del segnale | VCC | Vcc-0.3 | - | Vcc+0.3 | V. |
Condizioni di esercizio raccomandate
| Parametro | Il simbolo | Min.. | Tipologia. | Max.. | Unità | Nota |
| Temperatura di funzionamento ambientale | TA | 0 | - | 70 | oC | Senza flusso d'aria |
| Tensione dell'alimentazione | VCC | 3.14 | 3.3 | 3.47 | V. | |
| Corrente di alimentazione | CPI | - | - | 450 | mA | |
| Tasso di dati | BR | 10.3125 | Gbit/s | |||
| Distanza di trasmissione | TD | 2 | - | 60 | km | Nota (1) |
| Fibra accoppiata | Fibra mono-moda | ITU-T G.652 | ||||
Specifica del trasmettitore
| Parametro | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota |
| Potenza media di lancio | O.P. | 2 | - | 6 | dBm | |
| Potenza media di lancio (Laser off) | F-PUT |
- |
- |
- Trenta | dBm | Nota (1) |
| Amplitudine di modulazione ottica | OMA | -3 | - | - | dBm | Nota (1) |
| Intervallo di lunghezza d'onda centrale | λC | 1270/1330 | nm | |||
| Rapporto di soppressione in modalità laterale | SMSR | 30 | - | - | dB | |
| Ampiezza di banda dello spettro ((-20dB) | σ | - | - | 1 | nm | |
| Rapporto di estinzione | Pronto soccorso | 3.5 | 6 | - | dB | Nota (2) |
| Maschera oculare di uscita | Conforme alla norma FC_PI_4 REV 7.0 | Nota (2) | ||||
1) La potenza ottica viene lanciata in SMF
2) Misurato con modello di prova RPBS 2^31-1 @10.3125Gbs
Specifica del ricevitore
| Parametro | Il simbolo | Min.. | Tipologia. | Max.. | Unità | Nota |
| Lunghezza d'onda ottica di ingresso | λIN | 1330/1270 | nm | |||
| Sensibilità media del ricevitore | Numero PIN | - | - | - Venti | dBm | Nota (1) |
| Potenza di saturazione di ingresso ( sovraccarico) | PSAT | 0.5 | - | - | dBm | Nota (1) |
| Dati di riferimento | PA | - Trenta | - | - | dBm | |
| Risparmio di capitale | PD | - | - | - 25 | dBm | |
| LOS - isteresi | PHys | 0.5 | - | 4 | dB |
1) Misurato con modello di prova RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Caratteristiche dell'interfaccia elettrica
| Parametro | Il simbolo | Min.. | Tipologia. | Max.. | Unità | Nota |
| Corrente totale di alimentazione | Icc | - | - | 350 | mA | |
| Trasmettitore | ||||||
| Tensione di ingresso differenziale dei dati | VDT | 120 | - | 820 | mVp-p | |
| Impedenza di ingresso della linea differenziale | RIN | 85 | 100 | 115 | Ohm. | |
| Fatto di errore del trasmettitore | VFaultH | 2.4 | - | Vcc | V. | |
| Fatto di errore del trasmettitore | VFaultL | - Zero.3 | - | 0.8 | V. | |
| Disattivare il trasmettitore tensione alta | VDisH | 2 | - | Vcc+0.3 | V. | |
| Disattivare il trasmettitore tensione bassa | VDisL | - Zero.3 | - | 0.8 | V. | |
| Ricevitore | ||||||
| Tensione di uscita differenziale dei dati | VDR | 300 | - | 850 | mVp-p | |
| Impedenza di uscita della linea differenziale | Strada | 80 | 100 | 120 | Ohm. | |
| Ricevitore LOS Pull up Resistor | RLOS | 4.7 | - | 10 | KOhm | |
| Data Output Tempo di aumento/abbassamento | tr/tf | 20 | - | - | ps | |
| LOS di uscita ad alta tensione | VLOSH | 2 | - | Vcc | V. | |
| Loss di uscita a bassa tensione | VLOSL | - Zero.3 | - | 0.4 | V. | |
Pin Descrizione
|
Pin |
Logica |
Il simbolo |
Nome/descrizione |
Nota |
| 1 | GND | Modulo di terra | 1 | |
| 2 | VEE5 | Opzionale 5.2 Fornitura di alimentazione Non richiesta | ||
| 3 | LVTTL-I | Mod-Desel | Disselezione del modulo; quando tenuto basso consente al modulo di rispondere ai comandi di interfaccia seriale a 2 fili | |
| 4 | LVTTL-O | Interrompere | Interrompere (bar); indica la presenza di una condizione importante che può essere letta tramite l'interfaccia seriale a due fili | 2 |
| 5 | LVTTL-I | TX_DIS | Disattivare il trasmettitore; spegnere la sorgente laser del trasmettitore | |
| 6 | VCC5 | +5 Fornitura di energia | ||
| 7 | GND | Modulo di terra | 1 | |
| 8 | VCC3 | Fornitore di alimentazione +3,3V | ||
| 9 | VCC3 | Fornitore di alimentazione +3,3V | ||
| 10 | LVTTL-I | SCL | Orologio di interfaccia a due fili in serie | 2 |
| 11 | LVTTLI/O | SDA | Linea di dati di interfaccia a due fili seriale | 2 |
| 12 | LVTTL-O | Mod_Abs | Modulo assente, indica che il modulo non è presente. | 2 |
| 13 | LVTTL-O | Mod_NR | Modulo Non Ready; XGIGA lo definisce come un OR logico tra RX_LOS e Loss of Lock in TX/RX. | 2 |
| 14 | LVTTL-O | RX_LOS | Indicatore di perdita di segnale del ricevitore | 2 |
| 15 | GND | Modulo di terra | 1 | |
| 16 | GND | Modulo di terra | 1 | |
| 17 | CML-O | Ricerca e sviluppo. | Immissione di dati invertiti dal ricevitore | |
| 18 | CML-O | RD+ | Immissione di dati non invertita dal ricevitore | |
| 19 | GND | Modulo di terra | 1 | |
| 20 | VCC2 | Fornitura di alimentazione +1,8V | ||
|
21 |
LVTTL-I |
P_Down/RST |
Power Down; quando è alto, mette il modulo in modalità stand-by a bassa potenza e sul bordo in discesa di P_Down inizia un reset del modulo | |
| Ripristino; il bordo in caduta inizia un ripristino completo del modulo, compresa l'interfaccia seriale a due fili, equivalente a un ciclo di alimentazione. | ||||
| 22 | VCC2 | Fornitura di alimentazione +1,8V | ||
| 23 | GND | Modulo di terra | 1 | |
| 24 | PECL-I | Per il trattamento del trattamento: | Orologio di riferimento input non invertito, AC accoppiato sulla scheda host | 3 |
| 25 | PECL-I | Per la somministrazione del medicinale | Input inverso dell'orologio di riferimento, AC accoppiato sulla scheda host | 3 |
| 26 | GND | Modulo di terra | 1 | |
| 27 | GND | Modulo di terra | 1 | |
| 28 | CML-I | TD- | Input di dati invertito del trasmettitore | |
| 29 | CML-I | TD+ | Input di dati non invertito del trasmettitore | |
| 30 | GND | Modulo di terra | 1 |
Nota:
1) Il circuito di terra del modulo è isolato dalla terra del telaio del modulo all'interno del modulo.
2) Collettore aperto; deve essere tirato su con 4,7 k ≈ 10 kohms sulla scheda ospitante a una tensione compresa tra 3,15 V e 3,6 V.
3) L'XFP-10GER non richiede l'input dell'orologio di riferimento.
Blocco raccomandato Circuito
Disegno Dimensioni
Rispetto della normativa
| Caratteristica | Referenze | Prestazioni |
| Scarica elettrostatica (ESD) | IEC/EN 61000-4-2 | Compatibile con le norme |
| Interferenze elettromagnetiche (EMI) |
FCC Parte 15 Classe B EN 55022 Classe B (CISPR 22A) |
Compatibile con le norme |
| Sicurezza dell'occhio laser | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Prodotto laser di classe 1 |
| Riconoscimento dei componenti | IEC/EN 60950, UL | Compatibile con le norme |
| RoHS | 2002/95/CE | Compatibile con le norme |
| EMC | EN 61000-3 | Compatibile con le norme |
