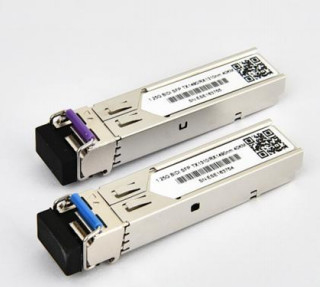

Ricetrasmettitore bidirezionale SFP da 1,25 Gbps, portata 20 km Tx1310nm/Rx1490nm

1. Collegato direttamente ai pin di ingresso dei dati TX.
2. O un circuito aperto.
3. In 100 ohm di terminazione differenziale.
4. 20 ¢ 80 %
5. Perdita di segnale è LVTTL. La logica 0 indica il normale funzionamento; la logica 1 indica che non è stato rilevato alcun segnale.
6. La sensibilità del ricevitore è conforme alla modulazione sinusoidale dell'alimentazione da 20 Hz a 1,5 MHz fino al valore specificato applicato attraverso la rete di filtraggio dell'alimentazione raccomandata.

Altri dispositivi Input / Prodotto Caratteristiche

Nota:

1. TD+/- sono internamente accoppiati a corrente alternata con terminazione differenziale a 100Ω all'interno del modulo.

2. Tx Fault e Rx LOS sono uscite di collettore aperte, che devono essere tirate con resistori da 4,7k a 10kΩ sulla scheda ospitante. Tirare la tensione tra 2.0V e Vcc + 0,3V.

3. RD +/- uscite sono internamente AC accoppiato, e dovrebbe essere terminato con 100Ω (differenziale) al SERDES utente

Nota:

1. Quando alta, questa uscita indica un errore del laser di qualche tipo. bassa indica il normale funzionamento. e dovrebbe essere tirato su con una resistenza 4.7 10KΩ sulla scheda host.
2. TX disable è un ingresso che viene utilizzato per spegnere l'uscita ottica del trasmettitore.8, < 2.0V): Non definito Alto (2.0V~Vcc+0.3V): Trasmettitore disabilitato Aperto: Trasmettitore disabilitato

• Mod-Def 0,1,2. Questi sono i pin di definizione del modulo. Dovrebbero essere tirati su con una resistenza 4.7K 10KΩ sulla scheda ospitante. La tensione di pull-up deve essere VccT o VccR.
• Mod-Def 0 è stata messa a terra dal modulo per indicare che il modulo è presente Mod-Def 1 è la linea di orologeria di due fili interfaccia seriale per l'ID seriale
• Mod-Def 2 è la linea di dati di un'interfaccia seriale a due fili per l'identificazione seriale

1. Quando è elevato, questo output indica la perdita di segnale (LOS), quando è basso indica il normale funzionamento.
2. RD+/-: sono le uscite del ricevitore differenziale. Sono linee differenziali di 100Ω accoppiate AC che devono essere terminate con 100Ω (differenziale) al SERDES dell'utente.L'accoppiamento AC avviene all'interno del modulo e non è quindi necessario sulla scheda host.
3. TD+/-: sono gli ingressi del trasmettitore differenziale. Sono linee differenziali accoppiate AC con terminazione differenziale di 100Ω all'interno del modulo.L'accoppiamento AC avviene all'interno del modulo e non è quindi necessario sulla scheda host.

Digitale Diagnostico Funzioni

I ricevitori TAKFLY TK-B3424-3LCD20 supportano il protocollo di comunicazione seriale a 2 fili come definito nella SFP MSA.con le stesse caratteristiche elettriche.

L'ID seriale standard SFP fornisce l'accesso alle informazioni di identificazione che descrivono le capacità del transceiver, le interfacce standard, il produttore e altre informazioni.

Inoltre, i ricevitori TAKFLY SFP forniscono un'interfaccia di monitoraggio diagnostico digitale avanzata unica, che consente l'accesso in tempo reale ai parametri di funzionamento del dispositivo come la temperatura del ricevitore,corrente di bias laser, potenza ottica trasmessa, potenza ottica ricevuta e tensione di alimentazione del ricevitore.che avvisa gli utilizzatori finali quando determinati parametri di funzionamento sono al di fuori di un intervallo normale impostato in fabbrica.

L'SFP MSA definisce una mappa di memoria di 256 byte in E2PROM accessibile tramite un'interfaccia seriale a 2 fili all'indirizzo 8bit 1010000X (A0h).L'interfaccia di monitoraggio diagnostico digitale utilizza l'indirizzo di 8 bit 1010001X (A2h), quindi la mappa di memoria ID seriale originariamente definita resta invariata.è quindi pienamente compatibile con le specifiche GBIC e con l'accordo SFP Multi Source.

Le informazioni operative e diagnostiche sono monitorate e riportate da un Digital Diagnostics Transceiver Controller (DDTC) all'interno del transceiver, a cui si accede tramite un'interfaccia seriale a 2 fili.Quando il protocollo seriale è attivato, il segnale di clock seriale (SCL, Mod Def 1) è generato dall'host. Il clock di bordo positivo invia i dati nel transceiver SFP in quei segmenti dell'E2PROM che non sono protetti da scrittura.L'orologio di bordo negativo dei dati dal ricevitore SFP. Il segnale di dati seriali (SDA, Mod Def 2) è bidirezionale per il trasferimento di dati seriali.Le memorie sono organizzate come una serie di parole di dati a 8 bit che possono essere indirizzate singolarmente o sequenzialmenteLa diagnostica digitale per il TK-B3424-3LCD20 è calibrata internamente per impostazione predefinita.

Tipico Interfaccia Circuito

Pacco Dimensioni

Regolamento Rispetto
