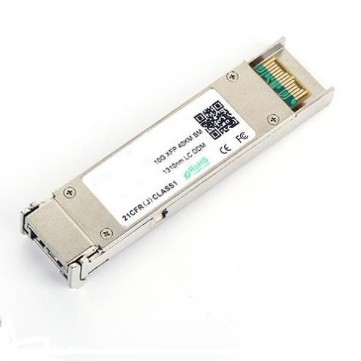

Trasmettitore ottico XFP da 10 Gbps per una distanza di trasmissione di 40 km su un asse lento o veloce
Dettagli:
Luogo di origine: | Guangdong, Shenzhen |
Marca: | TAKFLY |
Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
Numero di modello: | XFP-TK1392-LC40 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 Pic |
---|---|
Prezzo: | US$0.01 ~ US$1200/PC |
Tempi di consegna: | 3-7 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Informazioni dettagliate |
|||
Rapporto: | 50/50. | lunghezza d'onda centrale: | 1450nm |
---|---|---|---|
Perdita di inserimento: | ≤ 0,3 dB | Peso del pacchetto: | 10 g |
Tipo di pacchetto: | Fibra nuda, tubo sciolto da 900 mm, cavo da 2 mm | Wavelegth: | 1310 nm |
Allineamento dell'asse: | Asse lento o asse veloce | Intervallo di lunghezza d'onda: | 1310nm, 1550nm |
Applicazione: | Sistemi di comunicazione ottica | Rapporto del separatore: | 98/2 |
Temperatura di conservazione: | -40°C a +85°C | Numero di porta: | 1X2 |
Lunghezza della fibra: | 1 m | Fibra: | Fibra PM Corning da 980 nm |
Capacità di gestione della potenza: | Potere elevato | ||
Evidenziare: | 40 km XFP trasmettitore ottico,ricetrasmettitore ottico di 1310nm XFP,Trasmettitore ottico XFP da 10 Gbps |
Descrizione di prodotto
-
I ricevitori TAKFLY XFP-TK1392-LC40 Small Form Factor 10G (XFP) sono conformi alle attuali specifiche dell'accordo multi-fonte (MSA) XFP1.Essi sono conformi alla norma 10-Gigabit Ethernet10GBASE-LR/LW per IEEE 802.3ae e 10G Fiber Channel. Le funzioni di diagnostica digitale sono disponibili tramite un'interfaccia seriale a 2 fili, come specificato nella XFP MSA.Il ricevitore è conforme alla direttiva RoHS e privo di piombo ai sensi della direttiva 2002/95/CE3.
Caratteristiche
- Impresa XFP con spina a caldo
- Supporta tassi di bit da 9,95 Gb/s a 11,3 Gb/s
- Modalità XFI Loopback
- Conformità RoHS-6 (senza piombo)
- Dissipazione di potenza < 1,5 W
- Intervallo di temperatura della cassa: da -5°C a 70°C
- Lunghezza massima del collegamento di 20 km
- Laser DFB 1310 nm non raffreddato
- connettore LC full duplex
- Non è richiesto alcun orologio di riferimento
- Funzioni di diagnostica digitale integrate
-
Meccanismo standard di rilascio della cauzione
Applicazioni
- 10GBASE-LR/LW 10G Ethernet
- Canale in fibra 10G
- SONET OC-192 SR-1 SDH STM
Assoluto Massimo Classificazione
Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
Tensione massima di alimentazione | Vcc3 | - Zero.5 | 4.0 | V. | |
Temperatura di conservazione | TS | - Quaranta. | 85 | °C | |
Temperatura di funzionamento del caso | Tcaso | - 5 | 70 | °C |
Altri dispositivi Caratteristiche(TOP = -5 a 70°C, VCC3 = 3,13 a 3,45 Volt)
Parametro | Il simbolo | Min. | Tipologia | Max. | Unità | Giudice. |
Tensione di alimentazione #2 | Vcc3 | 3.13 | 3.45 | V. | ||
Corrente di alimentazione | Icc3 | 450 | mA | |||
Potenza totale del modulo |
P |
1.5 | W | 1 | ||
Trasmettitore | ||||||
Impedenza differenziale di ingresso | Rin | 100 | Ω | 2 | ||
Swing differenziale per l'input dei dati |
Vin, PP. | 120 | 820 | mV | ||
Trasmettere disattivare la tensione | malattie veneree | 2.0 | Vcc | V. | 3 | |
Trasmettere tensione attiva | VEN |
GND |
GND + 0.8 |
V. | ||
Trasmettere disabilitare il tempo di conferma | 10 | noi | ||||
Ricevitore | ||||||
Swing di uscita dei dati differenziale |
Vout, pp. | 340 | 650 | 850 | mV | 4 |
Tempo di aumento della produzione dei dati | tr | 38 | ps | 5 | ||
Tempo di caduta dei dati in uscita | Tf | 38 | ps | 5 | ||
Fatto di perdita | Errore VLOS | Vcc ¥0.5 | VccHOST | V. | 6 | |
LOS Normale | Norma VLOS |
GND |
GND + 0.5 |
V. | 6 | |
Rifiuto dell'alimentazione | PSR | 7 |
Nota:
- Il valore massimo della potenza totale è specificato per l'intero intervallo di temperatura e tensione.
- Dopo l'accoppiamento interno.
- O un circuito aperto.
- In 100 ohm di terminazione differenziale.
- Questi sono valori non filtrati del 20-80%
- Perdita di segnale è un collettore aperto che deve essere tirato su con una resistenza da 4,7k ‡ 10kohm a 3,15 ‡ 3,6V. La logica 0 indica il normale funzionamento; la logica 1 indica che non è stato rilevato alcun segnale.
- Per la sezione 2.7.1. nella specifica XFP MSA1.
Caratteristiche ottiche(TOP = -5 a 70°C, VCC3 = 3,13 a 3,45 Volt)
Parametro | Il simbolo | Un minuto. | Tipologia | - Max, ti prego. | Unità | Giudice. | |
Potenza ottica media |
P |
0 |
3 |
dBm |
|||
Lunghezza d'onda ottica |
λ |
1290 | 1310 | 1330 |
nm |
||
Rapporto di soppressione in modalità laterale |
SSRmin |
30 |
dB |
||||
Rapporto di estinzione ottica |
Pronto soccorso |
4 |
dB |
||||
Sanzione per trasmettitore e dispersione |
TDP |
2 |
dB |
||||
Potenza media di lancio del trasmettitore |
P |
- Trenta |
dBm |
||||
Tx Jitter |
Tc |
Per i requisiti 802.3ae |
|||||
Intensità relativa del rumore |
RIN |
-130 |
dB/Hz |
Parametro | Il simbolo | Un minuto. | Tipologia | - Max, ti prego. | Unità | Nota |
Sensibilità del ricevitore |
RSENS |
- 16 anni. | dBm | 1 | ||
Potenza di saturazione di ingresso ( sovraccarico) |
Psat |
-6 | dBm | |||
Intervallo di lunghezza d'onda |
λC |
1270 | 1610 | nm | ||
Riflessione del ricevitore |
Rrx |
- 27 | dB | |||
Risparmio di capitale |
Dati di riferimento |
- 18 anni. | dBm | |||
Dati di riferimento |
Dati di riferimento |
- 25 | dBm | |||
L'isteresi di LOS |
0.5 | 4 | dB |
Nota:
Misurato con ER peggiore; BER<10- 12@ 10,3Gbps, 2311 PRBS.
Assegnazione di pin
Specificativi generali
Funzioni diagnostiche digitali
Come definito dall'XFP MSA1, gli ricevitori XFP forniscono funzioni diagnostiche digitali tramite un'interfaccia seriale a 2 fili che consente l'accesso in tempo reale ai seguenti parametri operativi:
- Temperatura del ricevitore
- Corrente di bias laser
- Potenza ottica trasmessa
- Potenza ottica ricevuta
- Tensione di alimentazione del ricevitore
Esso fornisce inoltre un sofisticato sistema di segnali di allarme e di avvertimento, che possono essere utilizzati per avvisare gli utenti finali quando determinati parametri di funzionamento sono al di fuori di un intervallo normale impostato in fabbrica.
Le informazioni di funzionamento e diagnostica sono monitorate e riportate da un controller digitale di diagnostica del ricevitore (DDTC) all'interno del ricevitore,che è accessibile tramite l'interfaccia seriale a due filiQuando il protocollo seriale è attivato, il segnale di clock seriale (SCL pin) viene generato dall'host.L'orologio di bordo positivo dati nel ricevitore XFP in quei segmenti della sua mappa di memoria che non sono protetti da scritturaIl segnale di dati seriali (SDA pin) è bidirezionale per il trasferimento di dati seriali.L'host utilizza SDA in combinazione con SCL per segnare l'inizio e la fine dell'attivazione del protocollo serialeLe memorie sono organizzate come una serie di parole di dati a 8 bit che possono essere indirizzate singolarmente o sequenzialmente.L'interfaccia seriale a 2 fili fornisce accesso sequenziale o casuale ai parametri a 8 bit, indirizzato da 000h all'indirizzo massimo della memoria.
Specifiche meccaniche
I ricevitori TAKFLY XFP sono conformi alle dimensioni definite dall'accordo di fornitura multifunzione XFP (MSA).
Transceiver XFP (dimensioni in mm)
Raccomandazioni per la disposizione dei PCB e per il modello di copertura
Disposizione meccanica della scheda di comando XFP (dimensioni in mm)
Disegno meccanico della scheda ospitante XFP (dimensioni in mm)
Rispetto della normativa
