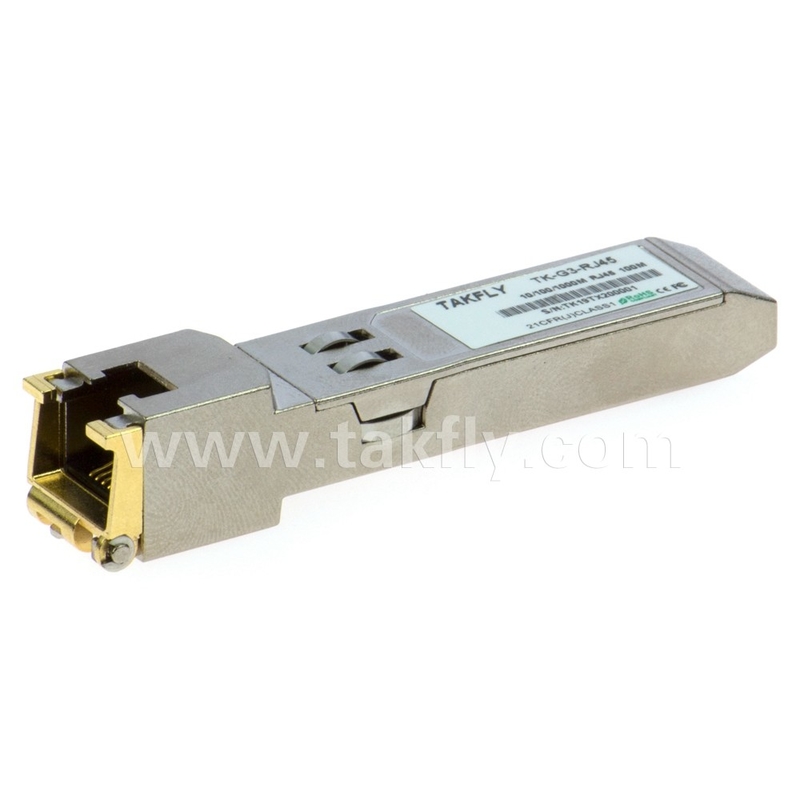

1000BASE-T Copper SFP Transceiver Trasmissione rapida e stabile dei dati per dispositivi di cablaggio ODF
Dettagli:
| Place of Origin: | Guangdong, SHENZHEN |
| Marca: | TAKFLY |
| Certificazione: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G1-RJ45 |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Prezzo: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informazioni dettagliate |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | Certificazione: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| Evidenziare: | 1000BASE-T Copper SFP Transceiver,Trasmettitore SFP in rame veloce 1000BASE-T,Trasmettitore SFP in rame 1000BASE-T stabile |
||
Descrizione di prodotto
Caratteristiche
- Su! a 1.25In gb/s bi-direzionale dati collegamenti
- Piede SFP con spina a caldoRint
-
TX Disattivare e RX Perdita/senza I funzionariLa Commissione
-
Completamente. contenitori metallici per basso IME
-
Basso potenza dispersione ( 1.05W tipico)
-
Compatto Assemblaggio di connettori RJ-45
-
Accesso a: fisico strato IC tramite 2 filirial Autobus
-
1000 Operazione BASE-T in sistemi host
Interfaccia SERDES
-
Intervallo di temperatura della cabina di funzionamento di0°C a +70°C (Commerciale)
-
-20°C a +85°C (Prolungamento)
Applicazioni
1.25 Gigabit Ethernet - Si ', si '. Gatto 5cavo
Descrizione
TK- G1-RJ45 Acciaio Piccolo Modulo Infissibili (SFP)trasmettitori è alto prestazioni,costo efficacia modulo conforme con Il Gigabit Ethernet - e 1000BASE-T norme come specificato in IEEE802.3-2002 e IEEE802.3ab,che supporto1000Mbit/s dati-tasso su. a 100metri raggiungere - Si ', si '. non blindatotorto-coppiaCategoria 5 cavo.Il modulo supporti1000Mbit/s pieno duplex dati-collegamenticon5 -livello Pulso AmplitudineModulazione Segnali PAM. Quattro coppie in Il cavo sono utilizzato con simbolo tasso a. 250 Mbps su ciascuna La coppia. modulo fornisce standard serie Identificazione Informazioni ComplianceFormica con SFP MSA, che può essere accessibile con Indirizzo di A0h via Il 2 fili serie CMOS EEPROM protocollo. Il fisico IC può Anche essere accessodi via 2 fili serie Autobus a Indirizzo.
Pin Definizioni
Pin Diagramma
Figura 1. Pin Definizioni
Descrizioni dei pin
|
Numero PIN |
NOME |
FUNZIONE |
SEQ. |
Articolo 1 |
|
|
1 |
VeeT |
Terreno del trasmettitore |
1 |
VeeT e VeeR sono collegati in SFP. |
|
|
2 |
TX_FAULT |
Trasmettitore Indicatore di errorecation |
3 |
- No, no. Implementato, legato al VeeT in SFP. |
|
|
3 |
TX_DISABLE |
Disattivare il trasmettitore |
3 |
Vedi TX Disattivare. |
|
|
4 |
MOD DEF (2) |
Definizione del modulo 2 |
3 |
Dati Linea per serie Identificazione e Dati bidirezionali Autobus di trasferimento. |
|
|
5 |
MOD DEF (1) |
Definizione del modulo 1 |
3 |
Linea di orologeria per serie Identificazione e BidiDati relativi Autobus di trasferimento. |
|
|
6 |
MOD DEF (0) |
Definizione del modulo 0 |
3 |
Legato a Vee in SFP. |
|
|
7 |
RATTO SELECT |
Non applicato |
3 |
Non implementato. 33K pulldown a Vee in SFP. |
|
|
8 |
Dati di riferimento |
Perdita di segnale |
3 |
Vedi Opzione LOS. |
|
|
9 |
VeeR |
Terreno di ricezione |
1 |
VeeT e VeeR sono collegati in SFP. |
|
|
10 |
VeeR |
Terreno di ricezione |
1 |
VeeT e VeeR sono collegati in SFP. |
|
|
11 |
VeeR |
Terreno di ricezione |
1 |
VeeT e VeeR sono collegati in SFP. |
|
|
|
12 |
Ricerca e sviluppo. |
Invertito Ricevuto Dati fuori |
3 |
AC accoppiato 100 ohm di differenziale ad alta velocità dati Le linee. |
|
|
13 |
RD+ |
Non invertito Ricevuto Dati fuori |
3 |
AC accoppiato Altezza differenziale di 100 ohm velocità linee di dati. |
||
|
14 |
VeeR |
Terreno di ricezione |
1 |
VeeT e VeeR sono collegati in SFP. |
||
|
15 |
VccR |
Potenza del ricevitore |
2 |
VccR e VccT sono collegati in SFP. |
||
|
16 |
VccT |
Potenza del trasmettitore |
2 |
VccR e VccT sono collegati in SFP. |
||
|
17 |
VeeT |
Terreno del trasmettitore |
1 |
VeeT e VeeR sono collegati in SFP. |
||
|
18 |
TD+ |
Non inverso Dati inseriti |
3 |
AC accoppiato Altezza differenziale di 100 ohm velocità linee di dati. |
||
|
19 |
TD- |
Invertito Dati inseriti |
3 |
AC accoppiato Altezza differenziale di 100 ohm velocità linee di dati. |
||
|
20 |
VeeT |
Trasmettitore Terreno |
1 |
VeeT e VeeR sono collegati in SFP. |
Altre note:
Collegamento successivo: Sequenza di coinvolgimento degli spilli durante il caldo - E' un'infermità.
1) TX Non è supportata la funzione di errore e è sempres connesso a terra.
2) TX disable, un input utilizzato per resettare il ricevitore Questo modulo. pin è tirato In alto all'interno del modulo wiLa
4Resistenza di.7 KΩ. Basso (0 0.8 V): Trasmettitore acceso Tra 0,8 V - e 2.0 V): Non definito Alti (2.0 3.465 V): Trasmettitore in
ripristinare stato Aperto: Trasmettitore in funzione ripristinare stato
3) Mod-Def 0, 1,2Questi sono i pin di definizione del modulo. su.con un 4.7K ~ 10K resistenza su
- il comitato di accoglienza. la tensione di trazione è VccT; o VccR Mod-Def 0 è in punizione dal modulo a Indicare che il il modulo è presente Mod-Def 1 è l' orologio linea di duefiltro Interfaccia seriale per la serie Identificazione
Mod-Def 2 è la linea di dati di un'interfaccia seriale a due fili per serie Identificazione
4) RX_LOS (Loss of Signal): LVTTL compatibile con una tensione massima di Host_Vcc. RX_LOS può essere abilitato o disabile (Riferi a Ordinazione informazioni),RX_LOS non viene utilizzato e è sempre legato a terra via 100 ohm resistenza.
5) RD-/+: Questi sono isono accoppiati AC 100 linee differenziali che dovrebbero essere terminato con 100 (differenziale) all'utente SERDES.
6) TD-/+: sono le differenzeSono linee differenziali accoppiate a CA con 100terminazione differenziale ial di fuori del modulo.
Potenza elettrica +3,3 Volt Interfaccia
|
Parametro |
Il simbolo |
Min. |
Tipologia |
Max. |
Unità |
Nota/condizioni |
|
Fornitura Corrente |
S.I. |
|
320 |
375 |
mA |
1.2W di potenza massima a pieno regime gamma di tensione e Temperatura. Nota di seguito |
|
Input Voltaggio |
Vcc |
3.13 |
3.3 |
3.47 |
V. |
Riferimento a GND |
|
Massimo Voltaggio |
Vmax |
|
|
4 |
V. |
Massimo |
Segnali a bassa velocità, elettricicaratteristiche troniche
|
Parametro |
Il simbolo |
|
Min. |
Max. |
Unità |
Nota/condizioni |
|
SFP Output Basso |
VOL |
|
0 |
0.5 |
V. |
4.7k a 10 km di pull-up a host_Vcc, misurato a. lato host del connettore |
|
SFP Output Altezza |
VOH |
|
host_Vcc - Zero.5 |
host_Vcc + 0.3 |
V. |
4.7k a 10 km di pull-up a host_Vcc, misurato a. lato host del connettore |
|
SFP Input Basso |
VIL |
|
0 |
0.8 |
V. |
4.7k a 10 km di trazione a Vcc, misurata sul lato SFP di connettore |
|
SFP Input Altezza |
HIV |
|
2 |
Vcc +0.3 |
V. |
4.7k a 10 km di trazione a Vcc, misurata sul lato SFP di connettore |
Interfaccia elettrica ad alta velocità, trasmissione linea-SFP
|
Parametro |
Il simbolo |
Min. |
Tipologia |
Max. |
Unità |
Nota/condizioni |
|
Linea Frequenza |
fL |
|
125 |
|
MHz |
Codifica a 5 livelli, per IEEE 802.3 |
|
Prodotto Tx Impedenza |
Zout, Texas. |
|
100 |
|
Ohm. |
Differenza, per tutti Frequenze tra 1MHz e 125 MHz |
|
Rx Input Impedenza |
Zin, RX. |
|
100 |
|
Ohm. |
Differenza, per tutti Frequenze tra 1MHz e 125 MHz |
interfaccia elettrica ad alta velocità, SFP-ospite
|
Parametro |
Il simbolo |
Min. |
Tipologia |
Max. |
Unità |
Nota/condizioni |
|
Dati a fine singolo input sventola |
Vinificazione |
250 |
|
1200 |
mV |
Con una sola estremità |
|
Immissione di dati a fine singolo sventola |
Voutare |
350 |
|
800 |
mV |
Con una sola estremità |
|
Tempo di crescita/cadute |
Tr,Tf |
|
175 |
|
psec |
20%-80% |
|
Tc Input Impedenza |
Zin |
|
50 |
|
Ohm. |
Con una sola estremità |
|
Rx Uscita Impedenza |
Zut |
|
50 |
|
Ohm. |
Con una sola estremità |
Specificativi generali
|
Parametro |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
|
|
Caso operativo Temperatura |
Commerciale |
Tc |
0 |
|
70 |
°C |
|
|
Estendere |
|
- Venti |
|
85 |
°C |
|
Temperatura di conservazione |
|
|
- Quaranta. |
|
85 |
°C |
Specifiche meccaniche
Il ospite-lato di ilTK- G1-RJ45corrisponde a Il meccanico Specificità delineato in Il SFP MSA1.
Il fronte. parte del PFS (parte che estende oltre il viso piastra della ospite) è più grande di accogliere IlRJ- 45 anni.connettore
Riferimenti
1.Piccolo Modulo Fattore a carica (SFP)Trasmettitore Multi-Fonte Accordo(MSA),Settembre2000.
2. IEEE802.3 2002
3- Sì.AT24C01A/02/04/08/ 16 2-Acciaio Serial CMOS E2PROM️ ,Atmel Società.
Rispetto della normativa
|
Caratteristica |
Riferimento |
Prestazioni |
|
Scarica elettrostatica (ESD) |
IEC/EN 61000-4-2 |
Compatibile con le norme |
|
- Elettromagnetici Interferenze (EMI) |
FCC Parte 15 Classe B Classificazione 55022 Classe B (CISPR 22A) |
Compatibile con le norme |
|
Occhio laser Sicurezza |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Classe 1 laser prodotto |
|
Componente Riconoscimento |
IEC/EN 60950, UL |
Compatibile con le norme |
|
RoHS |
2002/95/CE |
Compatibile con le norme |
|
EMC |
EN 61000-3 |
Compatibile con le norme |
