Cavo ottico MINI per interni FTTH 2000M LSZH/PVC/PU | Per data center e soluzioni di rete
Dettagli:
| Luogo di origine: | Cina, Shenzhen |
| Marca: | DF/OEM/Nuetral |
| Certificazione: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numero di modello: | Cavo ottico MINI per interni FTTH 2000M LSZH/PVC/PU | Per data center e soluzioni di rete |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable denpend on QTY |
| Imballaggi particolari: | Blister + cartone |
| Tempi di consegna: | 5-9 giorni lavorativi a seconda del QTY |
| Termini di pagamento: | Western Union, T/T,/Paypal |
| Capacità di alimentazione: | 1000pcs/giorno |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Cavo ottico MINI per interni FTTH 2000M LSZH/PVC/PU | Per data center e soluzioni di rete | Diametro esterno (mm): | 3,0-17,5 mm |
|---|---|---|---|
| Conteggio delle fibre: | 2-24 o 26-144 | Rinforzare il nucleo: | Filato di aramide |
| Materiale: | FRP | Materiale della giacca: | LSZH/PVC |
| Colore: | Giallo per cavo monomodale, arancione per cavo multimodale; Oppure altri colori disponibili su richi | Lunghezza d'onda: | 1310 nm, 1550 nm |
| Diametro(±1μm): | 125μm | Diametro del rivestimento(±5μm): | 250μm |
| Temperatura di funzionamento: | -20℃~70℃ | Lunghezza: | 2000M o personalizzato |
| Marchio della fibra: | Corning, YOFC, OFS, Draka | ||
| Evidenziare: | Indoor MINI Optical Cable 2000M,LSZH Fiber Optic Cable,PVC MINI Optical Cable |
||
Descrizione di prodotto
FTTH Indoor MINI Cable Ottico 2000M LSZH/PVC/PU
I cavi mini-ottici da 2 a 24 nuclei utilizzano fibre colorate Φ250μm come mezzo di comunicazione ottica.con una larghezza massima di 20 mm o più, ma non superiore a 20 mm,, a basso contenuto di fumo, senza alogeni, ritardante di fiamma).
26-144 cavi mini-ottici a nucleo sono utilizzati come sottounità (250 μm di fibra a colori, filato di aramide è un elemento di rinforzo, guaina interna da 3,0 mm),una fibra di plastica rinforzata (FRP) posizionata al centro del nucleo come rinforzo non metallico, la sottounità è circondata dal FRP, la sottounità è una guaina di materiale PVC o LSZH e l'ultimo strato di cloruro di polivinile (PVC) o materiale privo di alogeni a basso fumo (LSZH,senza alogeni, ritardante di fiamma) giacca.
Applicazioni
- Fibra ottica di connessione attiva jumper o fibra di coda
- Routing e patching per il data center e la posizione della rete di comunicazione interna
- Interconnessione degli strumenti e delle apparecchiature di comunicazione
Caratteristiche
- Le fibre rivestite sono facili da pelare
- L'elemento rinforzato in filato di aramide rende il cavo ottico dotato di un'eccellente resistenza alla trazione
- Numero di nuclei multipli e piccolo diametro esterno, struttura di rinforzo centrale non metallica
- Buone prestazioni di ritardante di fiamma, bassa attenuazione indotta nell'intervallo di temperatura di funzionamento
- Soddisfare le varie esigenze del mercato e dei clienti
Parametro e proprietà ottiche
| Tipo di fibra ottica | Lunghezza d'onda di prova | Decadimento | Larghezza di banda di iniezione completa (MHZ.km) | Larghezza di banda modale effettiva (MHZ.km) | Radius minimo di piegatura ((mm) |
|---|---|---|---|---|---|
| G652D | 1310/1550 nm | 0.36/0.22 | 0.5/0.4 | - Sì, signore. | 16 |
| G657A1 | 1310/1550 nm | 0.36/0.22 | 0.5/0.4 | - Sì, signore. | 10 |
| G657A2 | 1310/1550 nm | 0.36/0.22 | 0.5/0.4 | - Sì, signore. | 7.5 |
| 62.5/125 | 850/1300 nm | 30,010 | 3.5/1.5 | ≥ 200/500 | 30 |
| 50/125 | 850/1300 nm | 30,010 | 3.5/1.5 | ≥ 500/500 | 30 |
| OM3 | 850/1300 nm | 30,010 | 3.5/1.5 | ≥ 1500/500 | 7.5 |
| OM4 | 850/1300 nm | 30,010 | 3.5/1.5 | ≥3500/500 | 7.5 |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥ 3500/1850/500 | 7.5 |

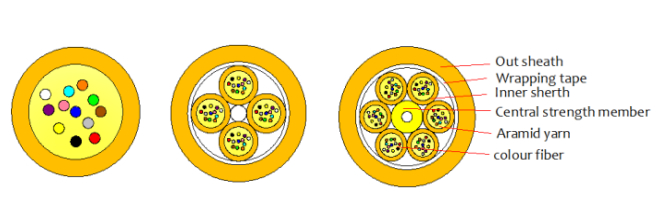

Struttura del prodotto
| Conteggio di fibre | 2-24 | 26-144 |
|---|---|---|
| Fibra ottica | Diametro (± 1 μm): 125 μm Diametro del rivestimento (± 5 μm): 250 μm Colore: 1. Blu 2. Arancio 3. Verde 4. Marrone 5. Grigio 6. Bianco 7. Rosso 8. Nero 9. Giallo 10. Violettino 11. Rosa 12. Acqua |
|
| Sottounità | Diametro ((± 0,15 mm): 3,0 mm Fabbricazione a partire da fibre sintetiche Materiale della guaina: PVC/LSZH Colore: giallo per il cavo monomodo, arancione per il cavo multi-modo; o altri colori disponibili su richiesta |
|
| Supplementare | Riempitore | |
| Membro della forza | Armatura centrale: FRP | |
| Involucro esterno | Materiale della guaina: PVC/LSZH Colore: giallo per il cavo monomodo, arancione per il cavo multi-modo; o altri colori disponibili su richiesta |
| Cavo | Conteggio di fibre | Numero di sottounità (12pc/set) | Diametro esterno (mm) | Peso del cavo (kg/km) | Forza di trazione massima ((N) | Resistenza alla frantumazione (N/100 mm) | Radius di curvatura min ((D) | Temperatura di funzionamento |
|---|---|---|---|---|---|---|---|---|
| 2-24 | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | -20 °C ~ +70 °C |
Immagine del prodotto
Perché scegliere TAKFLY?
Produttore professionale:
- Con più di 25 anni di esperienza nella produzione di prodotti in fibra ottica
- Più di 450 operai con 3 anni di esperienza
- Più di 10 ingegneri di ricerca e sviluppo
- 16 set di macchine di iniezione importate dalla Germania e 16 linee di produzione
- Più di 30 serie di macchine di prova: strumento di prova OTDR, 3D, VFL, IL&RL; tester di tensione, tester di resistenza alla frantumazione, tester del contatore di potenza, controllatore di luce, ecc.
- Il marchio OEM è accettabile
- Mostra: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Soure Electronic Exhibition, ecc.
Controllo della qualità:
- Controllo in loco delle materie prime in entrata ispezione prima della produzione
- Controllare completamente dopo ogni singolo processo terminato
- Controllare completamente la produzione a metà
- Controllare pienamente i prodotti finiti prima dell'imballaggio
- Controllo in loco prima della spedizione
Consegna:
- Esemplari: 1-3 giorni lavorativi
- Ordine di produzione di massa: 3-7 giorni lavorativi
- Imballaggio: sacchetto di plastica, cartone e pallet sono disponibili a seconda della vostra richiesta
